| نام تجاری: | IWAVE |
| شماره مدل: | FD-6700WG |
| مقدار تولیدی: | 2 واحد |
| قیمت: | قابل مذاکره |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

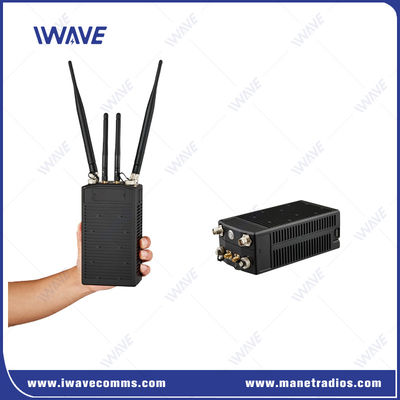

رادیو هوشمند 4G و WIFI برای انتقال ویدیو در NLOS
FD-6700WG یک محصول انتقال بی سیم است که بر اساس تراشه SOC بالغ است که از انتقال داده های MESH Ethernet با سرعت 30Mbps پشتیبانی می کند. این محصول بر اساس استاندارد ارتباطات بی سیم TD-LTE طراحی شده است.فن آوری های OFDM و MIMO.

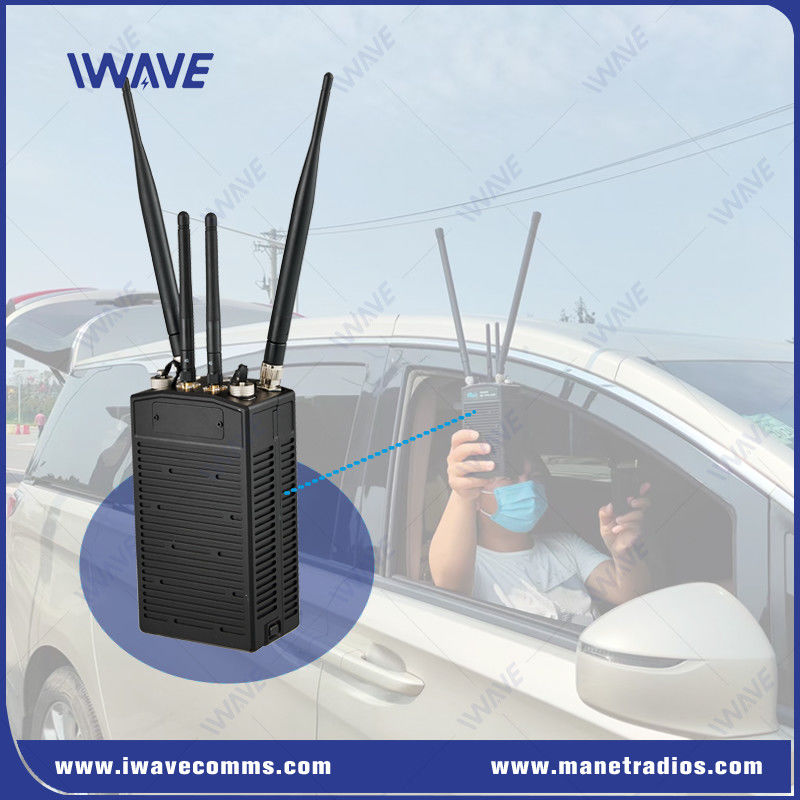

این دستگاه طراحی دستی دارد، که برای نفوذ بهتر پرسنل جنگی به سمت جلو مناسب است. این محصول دارای Ethernet سیم کشی، 4G Netcom کامل و WIFI است.که برای دسترسی به تجهیزات مختلف ترمینال مناسب استعملکرد 4G Netcom کامل می تواند انتقال داده های از راه دور، نظارت، فرماندهی و ارسال را در مقر آسان کند.
It provides interoperable communications to peopel on the move with other IWAVE IP MESH products such as big power vehicle type IP MESH and 50km drone ip mesh node in Beyond the Line of Sight (BLOS) challenging mountain and jungles environment.
ویژگی های کلیدی
800Mhz/1.4Ghz/2.4Ghz قابل انتخاب بر روی نرم افزار بستگی به برنامه شما.
فاصله یک پرش تا 17 کیلومتر شبکه زنجیره ای می تواند به مسافت های طولانی تر برسد ((50KM).
آن را با یک باتری با ظرفیت بزرگ، با عمر طولانی باتری مجهز می کند و می تواند به طور مداوم برای 10 ساعت کار کند. ظرفیت باتری 5400mAh/55.5Wh است
با توجه به شرایط کانال، قدرت فرستنده و گیرنده را برای کاهش مصرف برق و تداخل شبکه به طور سازگار تنظیم کنید. این تکنولوژی پرش فرکانس خودکار را برای ضد تداخل به طور قابل توجهی مصرف برق سیستم و اندازه ماژول را کاهش می دهد.
توپولوژی را می توان بین توپولوژی های خطی، ستاره ای و میش یا توپولوژی های چندگانه همبستگی تغییر داد.
FD-6700WG می تواند به راحتی با IWAVE دیگر دستگاه های IP MESH مانند نوع خودرو با قدرت بالا، نوع هواپیمایی و UGV نصب IP MESH Radio به صورت یک شبکه ارتباطی بزرگ کار کند. |
|
نرم افزار مدیریت شبکه MESH
نرم افزار مدیریت شبکه MESH که توسط IWAVE توسعه یافته است یک مجموعه نرم افزاری مبتنی بر ویندوز است. این نرم افزار اجازه می دهد تا پیکربندی دستی و خودکار،مدیریت و ادغام تجهیزات انتقال IWAE IP MESH. با آن شما می توانید در زمان واقعی به دست آوردن توپولوژی، RSRP، SNR، فاصله، آدرس IP و سایر اطلاعات از تمام گره ها. نرم افزار مبتنی بر WebUi است و شما می توانید آن را در هر زمان در هر نقطه با مرورگر IE وارد شوید.از نرم افزار، شما می توانید تنظیمات را بر اساس نیاز خود تنظیم کنید، مانند فرکانس کار، پهنای باند، آدرس IP، توپولوژی پویا، فاصله زمان واقعی بین گره ها، تنظیم الگوریتم،نسبت زیر قاب بالا به پایین، دستورات AT و غیره
درخواست
انتقال ویدیو در زمان واقعی: ایده آل برای نظارت، نظارت و برنامه های امنیتی که نیاز به تغذیه ویدئویی زنده در محیط های پیچیده دارند.
هواپیماهای بدون سرنشین و رباتیک فرماندهی و کنترل: مناسب برای فرماندهی و کنترل سیستم های بدون سرنشین، که امکان کنترل از راه دور و نظارت بر هواپیماهای بدون سرنشین، UGV ها و سایر روبات ها را فراهم می کند.
نظارت موبایل: حمایتنصب شده بر روی وسایل نقلیهیادسته مردپیکربندی برای راه حل های نظارت متحرک و متنوع.
ارتباطات خارج از خط دید: امکان ارتباطات قابل اعتماد حتی زمانی که خط مستقیم دید مانع شود، باعث می شود که برای برنامه های شهری، کوهستانی یا داخلی ایده آل باشد.
مشخصات
| عمومی | مکانیک | ||
| بدون سیم | MESH ((بر اساس تکنولوژی دسترسی ترمینال TD-LTE) | درجه حرارت | -25 تا +75 درجه سانتیگراد |
| شبکه سازی | ميش | IPRATING | IP65 |
| تعدیل | QPSK/16QAM/64QAM | ابعاد | 175*90*60 میلی متر |
| رمزگذاری | ZUC/SNOW3G/AES ((128/256) لایه 2 اختیاری | وزن | 1.3 کیلوگرم |
| نرخ داده ها | 30Mbps | مواد | آلومینیوم آنودیزه سیاه |
| حساسیت | -103دبلم/10 مگاهرتز | نصب | الگوی دستی |
| پهنای باند | 1.4MHz/3MHz/5MHz/10MHz/20MHz ((قابل تنظیم) | فرکانس (برنامه قابل انتخاب) | |
| محدوده | 1km-3km ((LOS) /500meters ~ 1km ((NLOS) | 1.4Ghz | 1427.9-1467.9 مگاهرتز |
| گره | 32 | 800Mhz | 806 تا 826 مگاهرتز |
| MIMO | چندگانه سازی فضایی، کدگذاری فضا-زمان، TX/RX Eigen Beamforming | 2.4Ghz | 2401.5 تا 481.5 مگاهرتز |
| قدرت | 25dBm | قدرت | |
| تاخیر در استفاده از رابط هوا | ≤200ms | ولتاژ | DC12V |
| تاخیر در استفاده از رابط هوا | ≤200ms | ولتاژ | DC12V |
| WLAN | WLAN 802.11 b/g/n/a | عمر باتری | 10 ساعت ((باتري خارجي) |
| ضد مداخله | پرش فرکانس در محدوده فرکانس کاری | رابط ها | |
| زمان شبکه سازی | <1 دقیقه | RF | 2 x TNC2 x SMS ((4G+WIFI مورچه) |
| زمان شروع | <30s | اترنت | 1x اترنت |
| 4G | 4G کامل نت کام | قدرت | ورودی DC |
| زمان شبکه سازی | <1دقيقه ((روابط پايدار) | ||
| حساسیت | ||
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 2.4Ghz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
