| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6680 |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |
ارتباط داده های بی سیم سریال Ethernet و Full Duplex TTL برای سیستم بدون سرنشین
رمزگذاری

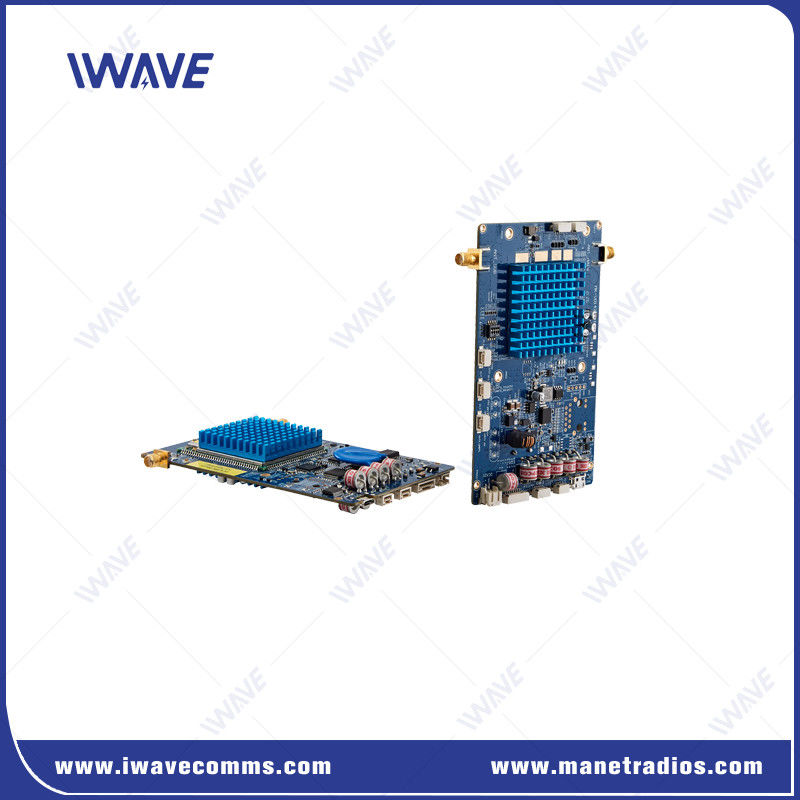

FDM-6680 یک محصول انتقال بی سیم طراحی شده توسط IWAVE بر اساس تراشه های SOC بالغ است که از نقطه به نقطه و نقطه به چند نقطه پشتیبانی می کند.1 گره ماستر از حداکثر 64 گره فرعی پشتیبانی می کند تا پهنای باند 120Mbps را برای انتقال ویدیو و داده ها به اشتراک بگذارد.
ویژگی های کلیدی:
FDM-6680 بر اساس استاندارد ارتباطات بی سیم TD-LTE، فن آوری های OFDM و MIMO طراحی شده است.
از انتقال داده های اترنت و دوگانه کامل TTL پشتیبانی می کند و انتقال داده های کنترل اولویت بالاتری نسبت به سیگنال شبکه دارد
این تکنولوژی پرش فرکانس خودکار را برای ضد تداخل به طور قابل توجهی مصرف برق سیستم و اندازه ماژول را کاهش می دهد.
کاربردها:
FDM-6680 برای کاربردهای مختلف مناسب است، از جمله:
سیستم های نظارت: برای نظارت تصویری در زمان واقعی و انتقال داده.
اتوماسیون صنعتی: امکان برقراری ارتباط در محیط های هوشمند تولید.
پخش: تسهیل پخش ویدئوی زنده قابل اعتماد.
سنجش از راه دور: پشتیبانی از جمع آوری داده ها از مکان های دور.
اگر سوالی دارید یا به اطلاعات دقیق تری نیاز دارید، آزادانه از ما بپرسید!
رابط
P1: رابط USB،P2: پورت اترنتP3: پورت اترنت و POEP4: قدرت ورودی
P5: DBB_COMUAR،P6: UART0،P7: پورت RF، P8: پورت RF،P9: DBB_RFGPOP10: DBB_RFGPO
| عمومی | ||
| تکنولوژی | شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | حداکثر ۱۲۰ مگابایت در ثانیه ((Uplink و Downlink) | |
| محدوده | 10km-15km ((از هوا به زمین)) 500m-3km ((NLOS از زمین به زمین)) | |
| ظرفیت | نقطه به نقطه 64 | |
| MIMO | 2x2 MIMO | |
| قدرت | 23dBm±2 (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | از انتها به انتها≤20ms-50ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC12V | |
| بدون سیم | ||
| ارتباطات | ارتباط بین هر دو گره برده باید ارسال شود از طریق گره استاد |
|
| گره استاد | هر گره در شبکه می تواند به عنوان گره اصلی پیکربندی شود. | |
| SLAVE NODE | تمام گره ها از تک پخش، چند پخش و پخش پشتیبانی می کنند | |
| دسترسی | چندین گره برده می توانند همزمان به شبکه دسترسی داشته باشند. | |
| 1.4GHz | 20MHZ | -102دبلم |
| 10MHZ | -100 ديسيبل | |
| 5MHZ | -96دبلم | |
| 600MHZ | 20MHZ | -102دبلم |
| 10MHZ | -100 ديسيبل | |
| 5MHZ | -96دبلم | |
| باند فرکانس | ||
| 1.4Ghz | 1420Mhz-1530MHz | |
| 600Mhz | 566Mhz-678Mhz | |
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | ۶۰ گرم | |
|
رابط ها |
||
| RF | 2 × SMA | |
| اترنت | 2x اترنت | POE |
| پورت اترنت برای داده ((4Pin) | ||
| COMUART | 1xCOMUART | سطح RS232 3.3V، 1 بیت شروع، 8 بیت داده، 1 بیت توقف، نه چک برابر |
| باود ريت: 115200bps ((دستگيري) (57600، 38400، 19200، 9600 قابل تنظیم) |
||
| قدرت | ورودی 1xDC | DC12V |
| USB | 1xUSB | |
|
|
