پیوند پیشرفته داده های دیجیتال پهن باند برای سیستم های بدون سرنشین در سه باند

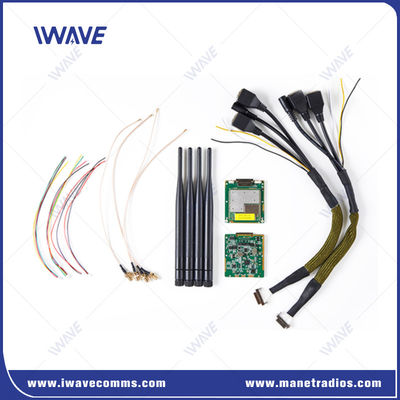

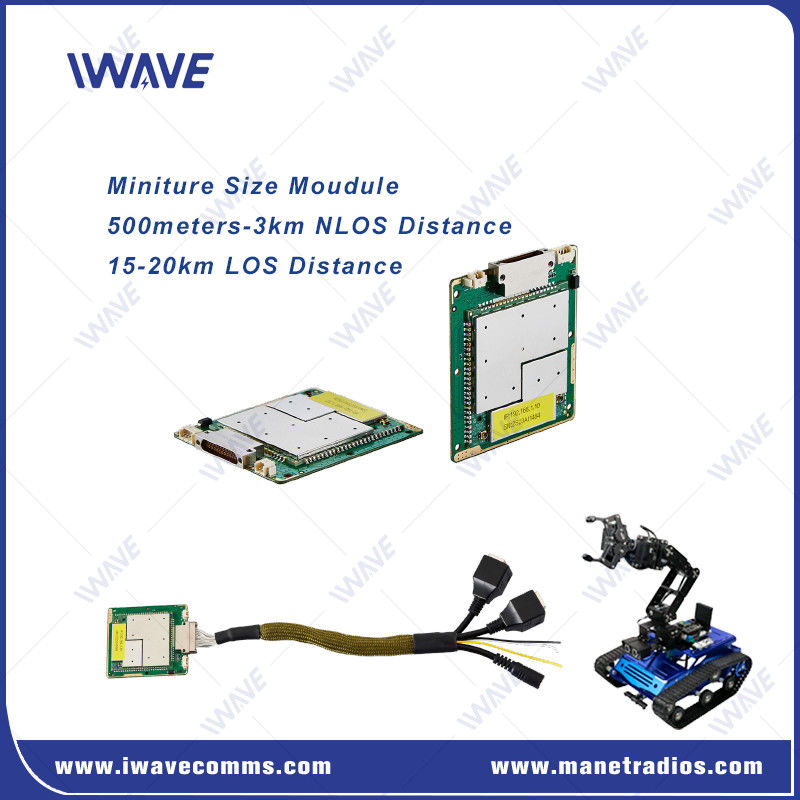

درFDM-66MNیک فرد پیشرفته استاتصال داده های دیجیتال پهن باندطراحی شده برای ارتباطات بی سیم امن دررباتیک موبایلوسیستم های بدون سرنشین. ازش حمایت می کنهباند های فرکانس سه گانه️800 مگاهرتز,1.4 گيگاهرتزو2.4 گيگاهرتزو می تواند از طریق نرم افزار برای انتخاب فرکانس مدیریت شود، انعطاف پذیری در محیط های عملیاتی مختلف را ارائه می دهد.
پشتیبانی سه فرکانس: قابل انتخاب800MHz، 1.4GHz و 2.4GHzباند های فرکانسی برای انطباق با نیازهای و محیط های ارتباطی مختلف.
برد بلند و سرعت بالا: ارائه می دهد قابل اعتمادویدیوی بی سیموارتباطات تله متریبا خروجی بالا، ایده آل برای هر دوNLOS (غیر خط دید)وراه دوربرنامه ها
ارتباطات امن: انتقال داده های امن برای برنامه های حیاتی را تضمین می کند، که آن را برای عملیات حساس مانند نظارت یا بازرسی مناسب می کند.
انتقال داده های سریال مبتنی بر IP: اجازه می دهد ایستگاه های کنترل برای مدیریت و کنترل چندین ربات تلفن همراه (UGVs، هواپیماهای بدون سرنشین و غیره) با انتقال داده های سریالی از طریق آدرس های IP.
طراحی فشرده: با اندازه۶۰ × ۵۵ × ۵٫۷ میلی متر، این کوچکترین ماژول رادیویی پهن باند OEM است، که آن را برای ادغام در سیستم های بدون سرنشین کوچک ایده آل می کند.
کاربرد های گوناگون: مناسب برای استفاده درپرنده های بدون سرنشین,خودروهای بدون سرنشین، و سایرسیستم های رباتیک، به خصوص در محیط هایی مانندبازرسی ساختمان های داخلییااکتشافات تونلکه ممکن است سیستم های ارتباطی سنتی قابل اجرا نباشند.
درFDM-66MNارائه یک راه حل فشرده و با عملکرد بالا برای ارتباطات بی سیم امن در رباتیک موبایل و سیستم های بدون سرنشینبه ویژه در محیط های چالش برانگیز مانند بازرسی های داخلی یا سناریوهای NLOSفاکتور شکل کوچک و پشتیبانی از فرکانس سهگانه آن را به یک انتخاب ایده آل برای ادغام سیستم در هواپیماهای بدون سرنشین کوچک، UGV ها و سایر واحدهای مستقل تلفن همراه تبدیل می کند.
تعریف رابط
| J30JZ تعریف: | ||||||
| پین | نام | پین | نام | نام | پین |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | شماره VIN DC | 22 | کفش | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | شماره VIN DC | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
درخواست
پرنده های بدون سرنشین: ایده آل برای هماهنگی چندین UAV در عملیات دسته.
UGV ها و وسایل نقلیه خودمختار: برای تله متری و کنترل در وسایل نقلیه زمینی بدون سرنشین استفاده می شود.
ادغام سیستم رباتیک: می تواند در پلتفرم های روباتیک کوچک و قابل حمل برای استفاده در محیط هایی مانندبازرسی داخلیوزمین های پیچیدهجایی که ارتباطات قابل اعتماد بسیار مهم است.
عملیات خارج از شبکه: امکان عملکرد موثر در محیط های قطع شده بدون نیاز به زیرساخت ثابت را فراهم می کند.
مشخصات
| عمومی | ||
| تکنولوژی | پایه بی سیم بر پایه استاندارد فناوری بی سیم TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128/256) لایه 2 اختیاری | |
| نرخ داده | 30Mbps ((Uplink و Downlink) | |
| توزیع متوسط تطبیقی سرعت داده سیستم | ||
| پشتیبانی از کاربران برای تنظیم محدودیت سرعت | ||
| محدوده | 10 تا 15 کيلومتر ((از هوا به زمين) 500 متر-3 کیلومتر ((NLOS زمین به زمین) |
|
| ظرفیت | 16 گره | |
| پهنای باند | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| قدرت | 25dBm±2 (2w یا 10w در صورت درخواست) تمام گره ها به طور خودکار قدرت انتقال را تنظیم می کنند |
|
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد مزاحمت | به طور خودکار پرش فرکانس بین باند | |
| مصرف برق | متوسط: 4-4.5 وات حداکثر: 8 وات |
|
| قدرت ورودی | DC5V-32V | |
| حساسیت گیرنده | حساسیت ((BLER≤3٪) | ||||
| 2.4GHz | 20MHZ | -99دبلم | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHZ | -103دبلم | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | -104دبلم | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106دبلم | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | -100 ديسيبل | 3MHz | -86dBm ((5Mbps) | |
| 10MHZ | -103دبلم | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | -104دبلم | 2MHz | -84دبيل ميتر (٢ مگابايت) | ||
| 3MHZ | -106دبلم | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800MHZ | 20MHZ | -100 ديسيبل | 10MHz | -97dBm ((5Mbps) | |
| 10MHZ | -103دبلم | 5MHz | -84دبيل ميتر (۱۰ مگابايت در ثانیه) | ||
| 5MHZ | -104دبلم | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106دبلم | 3MHz | -87دبلم ((5Mbps) | ||
| 3MHz | -98دبيل ميتر (٢ مگابايت) | ||||
| 2MHz | -84دبيل ميتر (٢ مگابايت) | ||||
| باند فرکانس | |||||||
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | ||||||
| 800Mhz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | ||||||
| حالت ارتباط | پخش تک پخش چند پخش | ||||||
| حالت انتقال | کل دوپلیکس | ||||||
| حالت شبکه | مسیریابی پویا | به طور خودکار به روز رسانی مسیرها بر اساس شرایط اتصال در زمان واقعی | |||||
| کنترل شبکه | نظارت دولتی | وضعیت اتصال /rsrp/snr/distance/ ظرفیت اتصال بالا و پایین | |||||
| مدیریت سیستم | WATCHDOG: تمام استثنائات سطح سیستم را می توان شناسایی کرد، تنظیم مجدد خودکار | ||||||
| ارسال مجدد | L1 | تعیین اینکه آیا باید بر اساس داده های مختلف حمل شود. (AM/UM) | |||||
| L2 | ارسال مجدد HARQ | ||||||
| RF | 2 × IPX | |
| اترنت | 3x اترنت | |
| پورت سریال | 2x RS232 | |
| قدرت ورودی | 2* قدرت ورودی (متناوب) | |
| کنترل انتقال داده | |||||
| رابط فرمان | پیکربندی فرمان AT | پشتیبانی از پورت VCOM/UART و سایر پورت ها برای پیکربندی فرمان AT | |||
| مدیریت پیکربندی | پشتیبانی از پیکربندی از طریق WEBUI، API و نرم افزار | ||||
| حالت کار | حالت سرور TCP حالت مشتری TCP حالت UDP پخش چندگانه UDP MQTT مودبوس |
● هنگامی که به عنوان یک سرور TCP تنظیم می شود، سرور پورت سریال منتظر اتصال کامپیوتر است. ● هنگامی که به عنوان یک مشتری TCP تنظیم می شود، سرور پورت سریال به طور فعال یک اتصال به سرور شبکه مشخص شده توسط IP مقصد را آغاز می کند. ● سرور TCP، مشتری TCP، UDP، چندرسانه UDP، همزیستی سرور TCP / مشتری، MQTT |
|||
| نرخ بود | 1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 | ||||
| حالت انتقال | حالت عبور | ||||
| پروتکل | ETHERNET، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645 | ||||
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 26 گرم | |
| ابعاد | ۶۰*۵۵*۵٫۷ میلی متر | |
| ثبات | MTBF≥10000hr | |
|
|
