| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6600 |
| مقدار تولیدی: | 2 عدد |
| قیمت: | قابل مذاکره |
| زمان تحویل: | 3-7 روز کاری |
| شرایط پرداخت: | T/T |

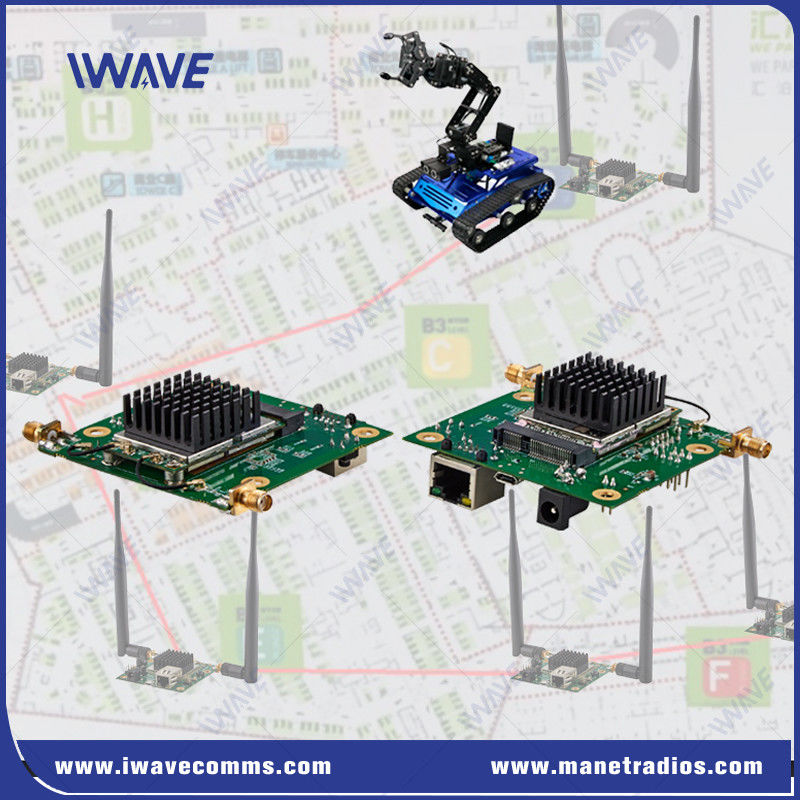

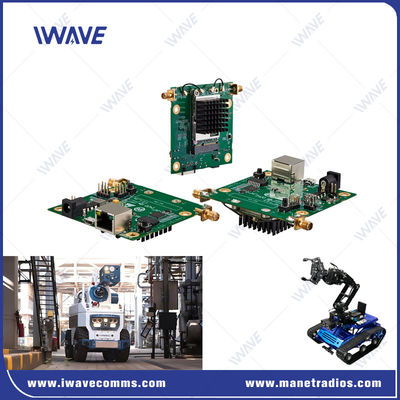

ماژول انتقال ویدئویی بی سیم NLOS برای ربات و UGV
مدل:FDM-6600
قوی ترین NLOS Wireless Ethernet & Full Duplex TTL Serial Data Link قوی ترین NLOS Wireless Ethernet & Full Duplex TTL Serial Data Link
مقدمه
FDM-6600 به طور خاص بر اساس استاندارد فناوری TD-LTE با الگوریتم پیشرفته برای دستیابی به حساسیت بالا طراحی شده است که یک پیوند بی سیم قوی را در صورت ضعف سیگنال امکان پذیر می کند.پس وقتی در محیط NLOS کار می کنید، ارتباط بی سیم نیز پایدار و قوی است.
ویژگی های کلیدی
پیکربندی گره:
یک گره استاد می تواند تا16 ذیلی گره، با اشتراک گذاری پهنای باند کل30 مگابايت در ثانیهبرای انتقالویدیوی 1080P.
استانداردهای ارتباطی:
طراحی شده بر اساسTD-LTEاستاندارد ارتباطات بی سیم، با استفاده ازOFDM(تفاوت فرکانس ارتوگونال) وMIMOتکنولوژی های ورودی چندگانه و خروجی چندگانه
مستقل عمل ميکنه، بدون اينکه به هيچ ايستگاه پايه ي هواپيمايي وابسته باشه
انتقال داده:
از هر دو پشتیبانی می کنهاترنتو دو طبقه کاملTTLانتقال اطلاعات
انتقال داده های کنترل بر انتقال سیگنال شبکه اولویت دارد، اطمینان از اینکه دستورات کنترل حیاتی ابتدا پردازش می شوند.
تکنولوژی ضد تداخل:
استفاده می کندتکنولوژی پرش فرکانس خودکاربرای افزایش مقاومت در برابر تداخل، به طور قابل توجهی مصرف انرژی سیستم کلی و اندازه ماژول را کاهش می دهد.
درخواست ها
FDM-6600 برای کاربردهای مختلف مناسب است، از جمله:
سیستم های نظارت: برای نظارت ویدئویی در زمان واقعی در عملیات امنیتی.
پخش: تسهیل پخش ویدئویی زنده در تولید رسانه.
اتوماسیون صنعتی: امکان انتقال داده ها در سیستم های تولید هوشمند
اگر به جزئیات بیشتر یا بخش های خاص نیاز دارید، فقط به من اطلاع دهید!
مشخصات
| عمومی | ||
| تکنولوژی | شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | 30Mbps ((Uplink و Downlink) | |
| محدوده | 10km-15km ((از هوا به زمین)) 500m-3km ((NLOS از زمین به زمین)) | |
| ظرفیت | توپولوژی ستاره، نقطه به 17-پینت | |
| قدرت | 25dBm (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | انتقال یک هپ ≤30ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC5V | |
| حساسیت | ||
| 2.4GHz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| باند فرکانس | ||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | |
| 1.4Ghz | 1427.9-1467.9 مگاهرتز | |
| 800Mhz | 806 تا 826 مگاهرتز | |
| COMUART | ||
| سطح برق | 2دامنه ولتاژ.85V و سازگار با سطح 3V/3.3V | |
| داده های کنترل | حالت TTL | |
| نرخ بود | 115200bps | |
| حالت انتقال | حالت عبور | |
| سطح اولویت | اولویت بالاتر از پورت شبکه. هنگامی که انتقال سیگنال است, داده های کنترل در اولویت منتقل خواهد شد | |
| يادداشت:1داده های ارسال و دریافت شده در شبکه پخش می شوند. پس از موفقیت شبکه، هر گره FDM-6600 می تواند داده های سریالی را دریافت کند. 2اگر می خواهید بین ارسال، دریافت و کنترل تفاوت قائل شوید، باید خود شما فرمت را تعریف کنید. |
||

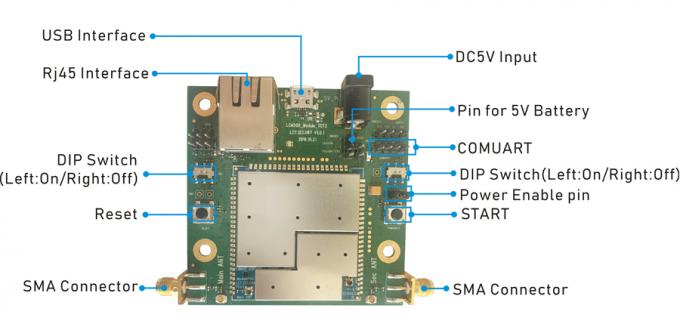

| رابط ها | ||
| RF | 2 × SMA | |
| اترنت | 1x اترنت | |
| COMUART | 1x COMUART | |
| قدرت | ورودی DC | |
| شاخص | LED سه رنگی | |
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 50 گرم | |
| ابعاد | 7.8*10.8*2 سانتي متر | |
| ثبات | MTBF≥10000hr | |
