| نام تجاری: | IWAVE |
| شماره مدل: | FD-61MN |
| مقدار تولیدی: | دو تا |
| قیمت: | قابل مذاکره |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

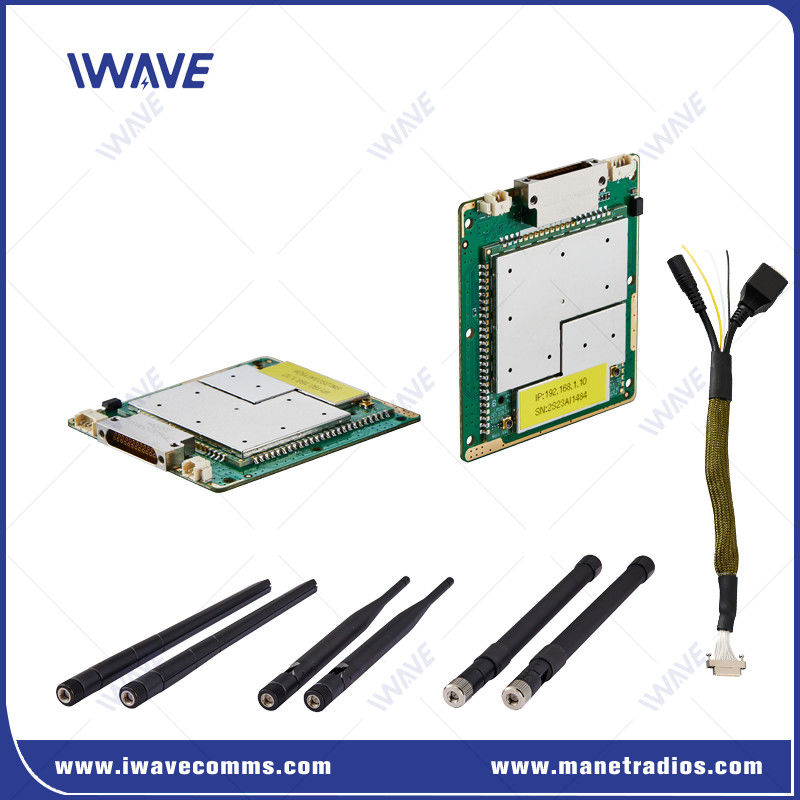

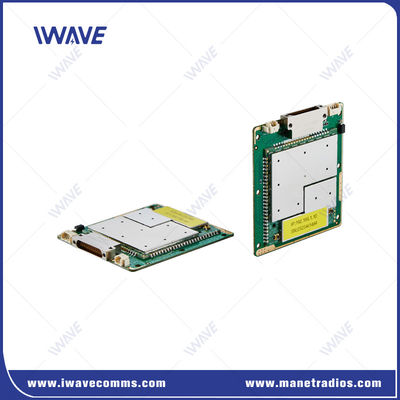

ماژول انتقال داده های IP MESH دیجیتال سه باند فوق العاده کوچک برای UAV
مقدمه
FD-61MN یک ماژول انتقال داده های دیجیتال IP MESH سه باند کوچک OEM برای هواپیماهای بدون سرنشین ، UAV ، UGV ، USV و سایر وسایل نقلیه بدون سرنشین مستقل است.این لینک شبکه دیجیتال از طریق یک شبکه "بدون زیرساخت" در سه باند فرکانس 800Mhz قابل انتخاب نرم افزار پخش می کند، 1.4Ghz و 2.4Ghz
به عنوان یک رادیو نرم افزاری تعریف شده (SDR) فشرده، FD-61MN برای انواع هواپیماهای بدون سرنشین، سیستم های رباتیک وخودروهای مستقل، که محدوده عملیاتی تا 10 کیلومتر را ارائه می دهند. قابلیت های خود ساخت و بهبود خود، همراه با پرش های فرکانسی نامحدود، ارتباطات قابل اعتماد را تضمین می کند.در حالی که الگوریتم های هوشمند فهرست سیاه مبتنی بر زمان عملکرد آن را بهبود می بخشد.
ویژگی ها
استاندارد ارتباطات:
بر اساس استاندارد ارتباطات بی سیم TD-LTE
مستقل از هر ایستگاه پايه ي هواپيمايي کار ميکنه
خدمات داده:
ارائه ارتباطات بی سیم برای ویدیو HD، داده ها و داده های کنترل سریالی بر اساس IP.
فناوری های ضد تداخل:
از فن آوری پرش فرکانس خودکار (FHSS) استفاده می کند.
از مدولاسیون انطباقی برای افزایش مقاومت در برابر تداخل استفاده می کند.
شبکه ی خود ساز و خود درمان:
یک شبکه شبکه ای که به طور مداوم سازگار می شود را می سازد.
اجازه می دهد تا گره ها به طور پویا پیوستن یا ترک کنند، اطمینان از تداوم حتی زمانی که گره ها از دست می روند.
درخواست
لینک های پیشرفته ویدئویی و داده ای بی سیم
ارائه خدمات ویدیو و داده های HD بر اساس IP برای واحدهای تاکتیکی بسیار متحرک در زمینه های امنیتی و دفاعی.
فرمت OEM برای ادغام پلتفرم
FD-61MN در قالب OEM (برچسبرداری) در دسترس است، که آن را برای ادغام در طیف گسترده ای از سیستم های رباتیک مناسب می کند.
انتقال داده های کنترل تلمتری
قادر به دریافت و انتقال داده های کنترل دومیتر از طریق آدرس IP و پورت، که کنترل دقیق واحدهای فردی را در سیستم های چند ربات امکان پذیر می کند.
محدوده مقیاس پذیر
دامنه اضافی می تواند از طریق اضافه کردن تقویت کننده های تقویت کننده به دست آید، که توانایی های عملیاتی را افزایش می دهد.
مشخصات
| تکنولوژی | ادوکی بر اساس استاندارد فناوری TD-LTE |
| رمزگذاری | ZUC/SNOW3G/AES128 لایه 2 اختیاری |
| نرخ داده | حداکثر 30 مگابایت در ثانیه ((Uplink و Downlink) |
| محدوده ارتباطات | 10 کيلومتر از هوا به زمين NLOS زمین به زمین 1-3km |
| گره | 16 گره |
| قدرت RF | 23dBm±2 (2w، 5w یا 10w بر اساس درخواست) |
| تاخیر | از انتها به انتها≤5ms-15ms |
| تعدیل | QPSK سازگار، 16QAM، 64QAM |
| ضد مزاحمت | FHSS ((فرکانس هاپ پخش طیف) |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| مصرف برق | 5 وات |
| قدرت ورودی | DC5-32V |
| ابعاد | ۶۰*۵۵*۵٫۷ میلی متر |
| وزن | ۲۶ گرم |
| فرکانس سه باند | 1.4G: 1420Mhz-1530MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 2402-2481MHz | |
| RF | 2 × IPX |
| پورت LAN | پورت 3x اترنت |
| کمارت | 1xCOMUART |
| قدرت ورودی | 1*DC5-32V |
عملکردهای قدرتمند پورت سریال برای خدمات داده
1. نرخ بالاانتقال داده های پورت هوایی: نرخ باد تا 460800 است
2حالت کار چندگانه پورت سریالی: حالت TCP Server، حالت TCP Client، حالت UDP، حالت UDP multicast، حالت انتقال شفاف و غیره.
3.MQTT، Modbus و پروتکل های دیگر. از حالت شبکه IoT پورت سریال پشتیبانی می کند، که می تواند به طور انعطاف پذیر برای شبکه سازی استفاده شود. به عنوان مثال،کاربران می توانند به طور دقیق دستورالعمل های کنترل را به یک گره دیگر (drone) ارسال کنند، روبات سگ یا دیگر رباتیک بدون سرنشین) از طریق یک کنترل کننده از راه دور به جای استفاده از حالت پخش یا چند پخش.
|
رابط فرمان |
پیکربندی فرمان AT |
API/HTTP/UART برای پیکربندی فرمان AT |
|
مدیریت پیکربندی |
پشتیبانی از پیکربندی از طریق WEBUI، API و نرم افزار مدیریت |
|
|
حالت کار |
حالت سرور TCP حالت مشتری TCP حالت UDP پخش چندگانه UDP MQTT مودبوس |
منهنگامی که به عنوان یک سرور TCP تنظیم می شود، سرور پورت سریال منتظر اتصال کامپیوتر است.
منهنگامی که به عنوان یک مشتری TCP تنظیم می شود، سرور پورت سریال به طور فعال یک اتصال به سرور شبکه مشخص شده توسط IP مقصد را آغاز می کند.
منسرور TCP، مشتری TCP، UDP، چندرسانه UDP، همزیستی سرور TCP/مشتری، MQTT
|
|
نرخ بود |
1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 |
|
|
پروتکل |
ETHERNET، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645, Pass-through mode |
|
|
مدیریت سیستم |
از تابع WATCHDOG پشتیبانی می کند، تمام استثنائات سطح سیستم را می توان شناسایی و به طور خودکار تنظیم مجدد کرد |
|
