| نام تجاری: | IWAVE |
| شماره مدل: | FD-6100 |
| مقدار تولیدی: | 2 |
| قیمت: | negotiable |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | L/C، D/P، T/T |

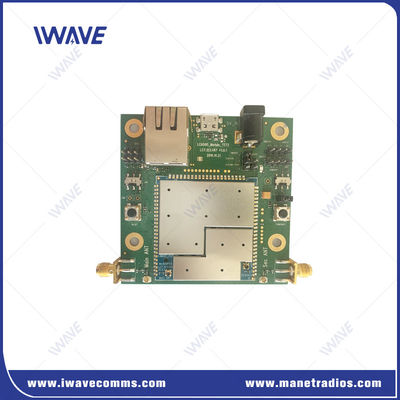

800Mhz/1400Mhz UGV/UAV NLOS Ethernet COFDM سیستم انتقال
مقدمه
FD-6100 یک محصول انتقال بی سیم است که توسط IWAVE بر اساس تراشه های SOC بالغ طراحی شده است، که یک رادیو IP MESH است که انتقال ویدیو HD و قابلیت MIMO را برای ظرفیت داده های بالا ارائه می دهد.
این دستگاه مدولاسیون فرکانس خودکار را برای جلوگیری از ضد تداخل، مصرف انرژی پایین و اندازه کوچک برای پاسخگویی به الزامات انتقال بی سیم در طول تلفن همراه اتخاذ می کند.FD-6100 اتصال انعطاف پذیر را برای هواپیماهای بدون سرنشین و سیستم عامل های رباتیک که با تداخل های رادیویی محیطی یا موقعیتی مواجه می شوند، فراهم می کند.
FD-6100 پیشرفته ترین، مقیاس پذیرترین و کارآمدترین سیستم شبکه های تلفن همراه (MANET) در جهان است، اکنون در یک فاکتور فرم بهینه شده SWaP: ماژول جاسازی شده است. It supports point-to-point and point to multipoint NLOS COFDM Ethernet Transmission System is a wireless communication device that supports high-definition video transmission and 115200bps serial data transmission.
ویژگی های کلیدی
|
|
| عمومی | ||
| تکنولوژی | پایه MESH بر پایه استاندارد فناوری بی سیم TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | 30Mbps ((Uplink و Downlink) | |
| محدوده | 10 کيلومتر ((از هوا به زمين)) 500 متر-3 کيلومتر ((NLOS از زمين به زمين)) | |
| ظرفیت | 16 گره | |
| قدرت | 25dBm (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | انتقال یک هپ ≤30ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC12V | |
| حساسیت | ||
| 2.4GHz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| باند فرکانس | ||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | |
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | |
| 800Mhz | 806 تا 826 مگاهرتز | |
| COMUART | ||
| سطح برق | 2دامنه ولتاژ.85V و سازگار با سطح 3V/3.3V | |
| داده های کنترل | حالت TTL | |
| نرخ بود | 115200bps | |
| حالت انتقال | حالت عبور | |
| سطح اولویت | اولویت بالاتری از پورت شبکه وقتی انتقال سیگنال در صورت فراخوان، داده های کنترل در اولویت ارسال می شوند. | |
| يادداشت:1داده های ارسال و دریافت شده در شبکه پخش می شوند. پس از موفق شدن شبکه، هر گره FD-6100 می تواند داده های سریالی را دریافت کند. 2اگر میخواهید بین ارسال، دریافت و کنترل تفاوت قائل شوید، باید خودتان فرمت را تعریف کنید. | ||
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 50 گرم | |
| ابعاد | 7.8*10.8*2 سانتي متر | |
| ثبات | MTBF≥10000hr | |
| رابط ها | ||
| RF | 2 × SMA | |
| اترنت | 1x اترنت | |
| COMUART | 1x COMUART | |
| قدرت | ورودی DC | |
| شاخص | LED سه رنگی | |
رابط
|
|
| نام تجاری: | IWAVE |
| شماره مدل: | FD-6100 |
| مقدار تولیدی: | 2 |
| قیمت: | negotiable |
| جزئیات بسته بندی: | جعبه کارتن استاندارد |
| شرایط پرداخت: | L/C، D/P، T/T |

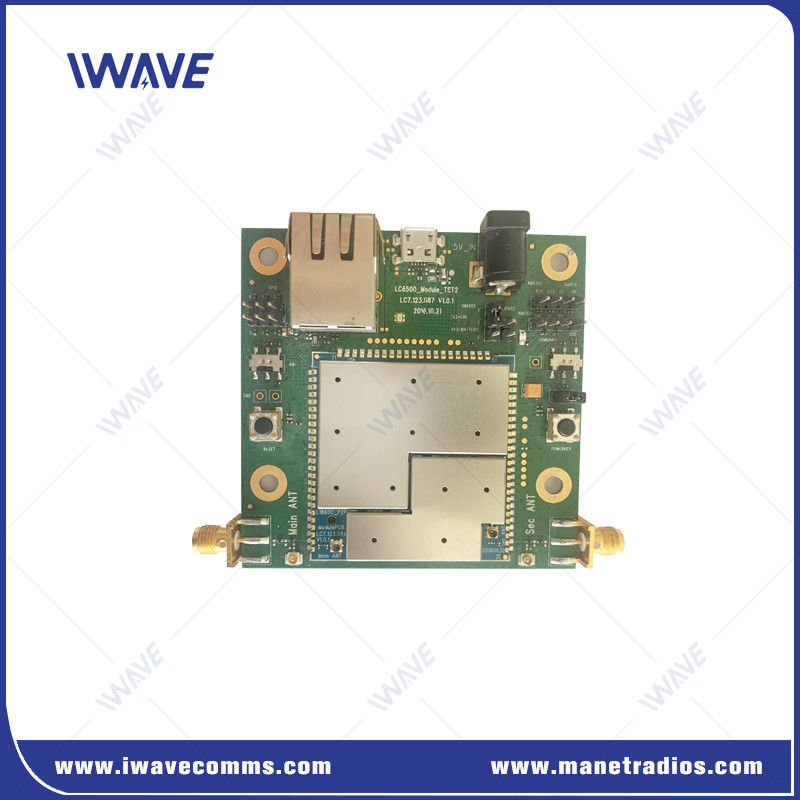

800Mhz/1400Mhz UGV/UAV NLOS Ethernet COFDM سیستم انتقال
