| نام تجاری: | IWAVE |
| شماره مدل: | FDM-680X |
| مقدار تولیدی: | 2 |
| قیمت: | negotiable |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، D/P |
ضد مزاحمت 300 کيلومتر در ساعت سرعت FHSS فرکانس پرش داده UAV
مقدمه

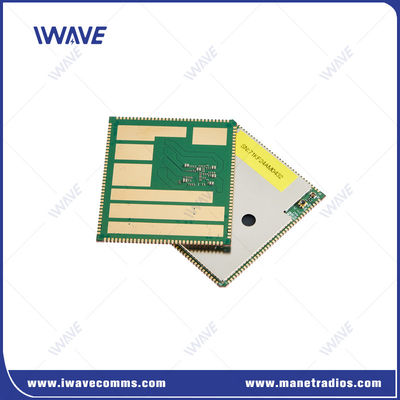

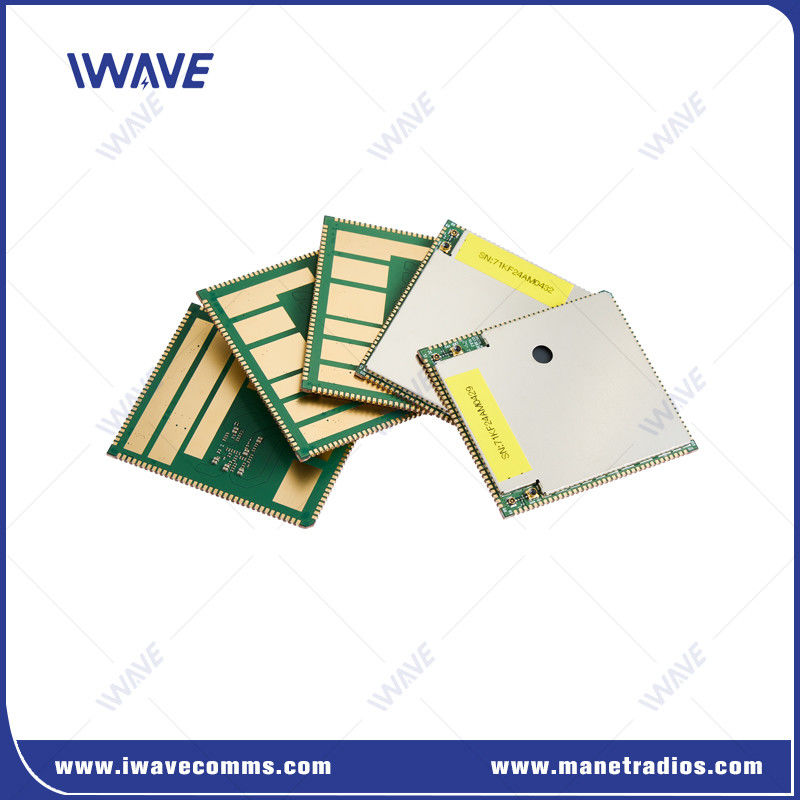

FDM-680X یک IP MESH SDR ((برنامه تعریف رادیو)پيوند داده هاي UAVدر باند 1.4GHz کار می کند و باند 600Mhzقابلیت شبکه 63 هپ و 64 گره، قدرت خروجی 200MW (2x2 MIMO) ، نرخ داده تا 100Mbps و رمزگذاری AES را دارد.برای ضبط ویدیو در محل بسیار مناسب است و می تواند به طور گسترده ای در برنامه های UAV / UGV / USV و ارتباطات اضطراری در زمینه های حفاظت از آتش استفاده شود.، نجات، نظارت و پلیس
کاربران می توانند آن را با پشتیبانی کامل تیم IWAVE در سیستم خود توسعه و ادغام کنند.
IWAVE یک شرکت فناوری جهانی است که راه ارتباط ما را از طریق راه حل هایی که کاربران را به هر شیوه ای ممکن به هم متصل می کند، تغییر می دهد.راه حل های مخابراتی نوآورانه ما توانایی کار کردن، به اشتراک گذاری و برقراری ارتباط با داده های بی سیم پهنای باند بالا، انتقال صدا و ویدئو بین و بین وسایل نقلیه هوایی بدون سرنشین (UAV) ،وسایل نقلیه زمینی بدون سرنشین (UGV) و سایر سیستم های بدون سرنشین.
مزایاپيوند داده هاي UAV
ویدیوی چند پخش
در یک پیکربندی نقطه به چند نقطه، FDM-680Xr توانایی پخش ویدیوی با کیفیت بالا را به چندین گره دریافت کننده فراهم می کند
تاخیر کم
تاخیر کم، مشکلات کم. FDM-680X برای برنامه های رباتیک قابل اعتماد و دوربردی با اطلاعات فوری در زمان واقعی از گره های تلفن همراه با تاخیر 5-15ms طراحی شده است.
شبکه های انعطاف پذیر
طراحی شده برای ارائه شبکه های انعطاف پذیر، FDM-680X با 566-678Mhz و گزینه فرکانس 1420-1530Mhz ارائه می شود. در مجموع 222Mhz برای کاربران برای انتخاب و با FHSS،فرکانس کار آن به طور خودکار در این محدوده در محیط های پیچیده اختلال حرکت می کند..
تولید بالا
این سیستم سرعت داده 100Mbps را برای هر دو لینک بالا و پایین به طور همزمان فراهم می کند و انتقال کارآمد داده را در برنامه های کاربردی تقاضا می کند.
قدرت خود سازگاری
FDM-680X به طور پویا قدرت فرستادن و دریافت خود را بر اساس شرایط کانال تنظیم می کند، مصرف انرژی را بهینه می کند و تداخل شبکه را برای عملکرد قابل اطمینان تر کاهش می دهد.
استفاده ازپيوند داده هاي UAV
|
|
 |
مشخصاتپيوند داده هاي UAV
|
وظایف |
توضیحات |
جزئیات |
|
اندازه PCB |
46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
|
RF |
فرکانس |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
سطح قدرت RF |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
حساسیت |
1 مگابايت در ثانیه |
1.4Ghz ((14700 نقطه فرکانس) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200 نقطه فرکانس) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5 مگابايت در ثانیه |
1.4Ghz ((14700 نقطه فرکانس) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 نقطه فرکانس) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
رابط |
UART |
3 |
|
HSIC |
USB 2.0 سرعت بالا |
|
|
USB |
USB 2.0 سرعت بالا |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
آنتن |
2 |
|
|
قدرت |
VSYS |
3.7V ~ 4.35V ((4V پیشنهاد می شود) |
|
D1V8A |
1.8V خروجی برق |
|
|
D2V85A |
2.85 ولت خروجی برق |
|
|
VCC_D3V3 |
3.3V خروجی برق |
|
|
5V_FEM |
تشغيل تراشه RF PA |
|
|
گره استاد-غلام |
پیکربندی گره مرکزی |
هر گره در شبکه می تواند به عنوان گره اصلی پیکربندی شود. |
|
نرخ داده |
تمام گره ها نرخ داده ظرفیت سیستم لینک بالا و پایین را به اشتراک می گذارند |
|
|
ظرفیت |
از تعداد گره های شبکه N≥2 و تا 64 گره سرویس یا 63 گره حالت IDLE پشتیبانی می کند. |
|
|
حالت ارتباط |
هر گره در شبکه می تواند به عنوان گره اصلی پیکربندی شود. |
|
|
تمام گره ها نرخ داده ظرفیت سیستم لینک بالا و پایین را به اشتراک می گذارند |
||
|
دسترسی |
پشتیبانی از چندین گره برده برای دسترسی به شبکه همزمان. |
|
|
نرخ داده |
تمام گره های برده و گره های استاد کار مشترک دارند پهنای باند در یک جهت. همزمان در جریان بالا و پایین (20Mhz، حداقل 100Mbps) |
|
|
وضعیت اتصال |
تمام گره های شبکه همیشه به هم متصل هستند. |
|
|
کنترل قدرت |
قدرت فرستادن رو تنظیم کن |
|
|
بوت کردن |
هر دو گره استاد و گره برده از پیش تنظیم پشتیبانی می کنند |
|
|
قدرت ثابت |
پیکربندی قدرت ثابت (فقط گره اصلی را تغییر دهید) |
|
|
فرکانس ثابت |
پیکربندی فرکانس قفل |
|
سوالات متداول:
سوال: آیا این SDR UAV می تواند از مدل P2P یا P2MP پشتیبانی کند؟
پاسخ: بله.
سوال: چند گره را در یک شبکه پشتیبانی می کند؟
پاسخ: این شبکه ستاره حداکثر 64 گره دارد و شبکه میش حداکثر 32 گره دارد
|
|
