| نام تجاری: | IWAVE |
| شماره مدل: | FD-780X |
| مقدار تولیدی: | 2 |
| قیمت: | negotiable |
| زمان تحویل: | 5-10 روز |
| شرایط پرداخت: | T/T، L/C، D/P |

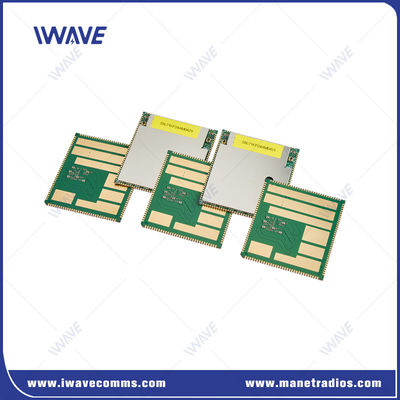

1.4GHz FHSS FPGA Mesh Long Range Data Link Module برای گروه UAV
مقدمه
FD-780X یک پیوند داده SDR Mesh بلند مدت است که از یک راه حل FPGA استفاده می کند.به طور خودکار انتخاب فرکانس مطلوب در حضور تداخل الکترومغناطیسیاین امکان را برای خود سازماندهی شبکه پهن باند و انتقال در سناریوهای پیچیده فراهم می کند. می توان از آن در ترکیب های ارتباطی مختلف برای سناریوهای مختلف استفاده استفاده کرد.مانند در حرکت UAV یا USVاین سیستم به طور عمده برای اتصال چند رسانه ای بین هواپیماهای بدون سرنشین و ایستگاه های پایه استفاده می شود و همچنین به عنوان یک گره رله میش عمل می کند.کاربران می توانند آن را با سیستم خود توسعه دهند و IWAVE نقشه برداری را ارائه می دهد،پینوت و سند مرجع نقشه ای برای پیشرفت شما.
مزایاارتباط داده های بلندمدت
|
|
|
درخواست
 |
|
|
مشخصاتفرستنده ویدئویی بی سیم
|
آیتم های عملکردی |
توضیحات |
جزئیات |
|
PCB |
صفحه رابط یک طرفه |

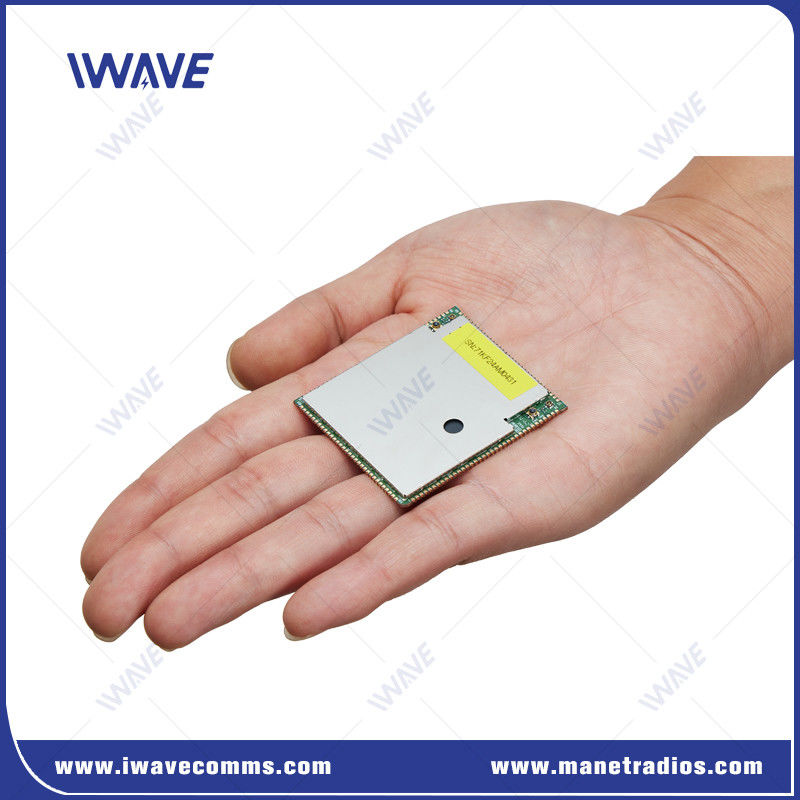

محدوده تحمل: 46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
RF |
باند RF 1 |
1420-1530MHz |
|
باند RF 2 |
566-678MHz |
|
|
سطح قدرت |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
حساسیت (1Mbps) |
1.4G ((14700 کانال) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600M(6200کانال) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|

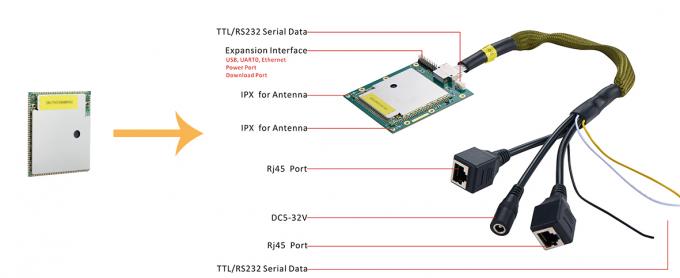

رابط |
UART |
3 |
|
HSIC |
USB 2.0 سرعت بالا |
|
|
USB |
USB 2.0 سرعت بالا |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
قدرت |
VSYS |
3.7 ولت تا 4.35 ولت,پیشنهاد 4.0V (خروجی) |
|
D1V8A |
1خروجی.8 ولت |
|
|
A2V85A |
2خروجی.85 ولت |
|
|
VCC_D3V3 |
3خروجی.3 ولت |
|
|
5V_FEM |
منبع برق تراشه RF PA ((Input) |
|
|
شبکه |
حالت شبکه |
شبکه خصوصی بدون مرکز |
|
ظرفیت |
حداکثر 32 گره |
|
|
حبوبات |
پشتیبانی از توپولوژی مسیریابی چند hop، تا 31 hop |
|
|
ارتباطات |
از حالت انتقال تک پخش، چند پخش و پخش پشتیبانی می کند. هر گره می تواند از این سه حالت برای ارتباطات استفاده کند |
|
|
نرخ داده |
تمام گره ها ارتباط برقرار می کنند و پهنای باند کاری را به اشتراک می گذارند و حداکثر سرعت 100Mbps است |
|
|
همگام سازی زمان |
مستقل از ساعت خارجی، خود هم زمان |
|
|
کنترل قدرت |
تمام گره ها قدرت انتقال را به طور سازگار تنظیم می کنند |
|
|
ادغام زیر شبکه |
پشتیبانی از تقسیم یک شبکه به چندین شبکه |
|
|
سرعت حرکت |
حداکثر پشتیبانی 300km/h |
|
|
ارسال مجدد |
ارسال مجدد HARQ |
|
|
ضد جم |
پشتیبانی از پرش فرکانس پویا در داخل و در بین باند های فرکانس |
خدمات OEM/ODM:
اگر شما می خواهید علامت تجاری خود را بر روی کالاها مانند کابل، کیسه بسته، برچسب یا هر جای دیگر نشان دهید. هیچ مشکلی نیست. خدمات OEM و ODM ما همیشه آماده انجام آن است.
بسته بندی:
طبق گزارش "استارد اگزپورت پیکینگ"
جعبه کارتن، جعبه چوبي، پالت چوبي
حمل و نقل:
- اکسپرس بین المللی مانند UPS، TNT، DHL، و غیره
- خطوط هوایی بین المللی: CA، AA، EA، و غیره
-از طريق دريا
|
|
