| نام تجاری: | IWAVE |
| شماره مدل: | FD-6100 |
| مقدار تولیدی: | 2 |
| قیمت: | negotiable |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | L/C، D/P، T/T |
ماژول شبکه IP بی سیم OEM برای انتقال ویدیو HD برای UAV و UGV
مقدمه
FD-6100 ارائه می دهد انتقال داده شبکه خود سازماندهی شده بسیار یکپارچه MESH، و آن را با شبکه اتوماتیک، مسیریابی اتوماتیک، تعدیل فرکانس اتوماتیک،بهبود خودکاردر عین حال، مصرف انرژی پایین و اندازه کوچک آن نیازهای برنامه های کاربردی متنوعی مانند تولید صنعتی، ارتباطات اضطراری، انتقال تصویر،نظارت بدون راننده و ویدئویی.
بر اساس تراشه های پیشرفته SOC و استاندارد ارتباطات بی سیم TD-LTE ، FD-6100 از شبکه MESH Ad-Hoc پشتیبانی می کند و به شبکه عمومی تکیه نمی کند.این فناوری از فن آوری های OFDM و MIMO برای پشتیبانی از پهنای باند متعدد استفاده می کند.: 3MHz / 5MHz / 10MHz / 20MHz. طراحی معماری سیستم مسطح آن می تواند به طور موثر تاخیر سیستم را کاهش دهد، ظرفیت انتقال سیستم را برای دستیابی به فاصله انتقال طولانی بهبود بخشد،سرعت انتقال داده های بزرگ و توانایی قوی ضد تداخل.
درخواست
|
|
| عمومی | ||
| تکنولوژی | پایه MESH بر پایه استاندارد فناوری بی سیم TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | 30Mbps ((Uplink و Downlink) | |
| محدوده | 10 کيلومتر ((از هوا به زمين)) 500 متر-3 کيلومتر ((NLOS از زمين به زمين)) | |
| ظرفیت | 16 گره | |
| قدرت | 23dBm±2 (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | انتقال یک هپ ≤30ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC12V | |
| حساسیت | ||
| 2.4GHz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| باند فرکانس | ||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | |
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | |
| 800Mhz | 806 تا 826 مگاهرتز | |
| COMUART | ||
| سطح برق | 2دامنه ولتاژ.85V و سازگار با سطح 3V/3.3V | |
| داده های کنترل | حالت TTL | |
| نرخ بود | 115200bps | |
| حالت انتقال | حالت عبور | |
| سطح اولویت | اولویت بالاتری از پورت شبکه وقتی انتقال سیگنال در صورت فراخوان، داده های کنترل در اولویت ارسال می شوند. |
|
| يادداشت:1داده های ارسال و دریافت شده در شبکه پخش می شوند. پس از موفق شدن شبکه، هر گره FD-6100 می تواند داده های سریالی را دریافت کند. 2اگر میخواهید بین ارسال، دریافت و کنترل تفاوت قائل شوید، باید خودتان فرمت را تعریف کنید. |
||
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 50 گرم | |
| ابعاد | 7.8*10.8*2 سانتي متر | |
| ثبات | MTBF≥10000hr | |

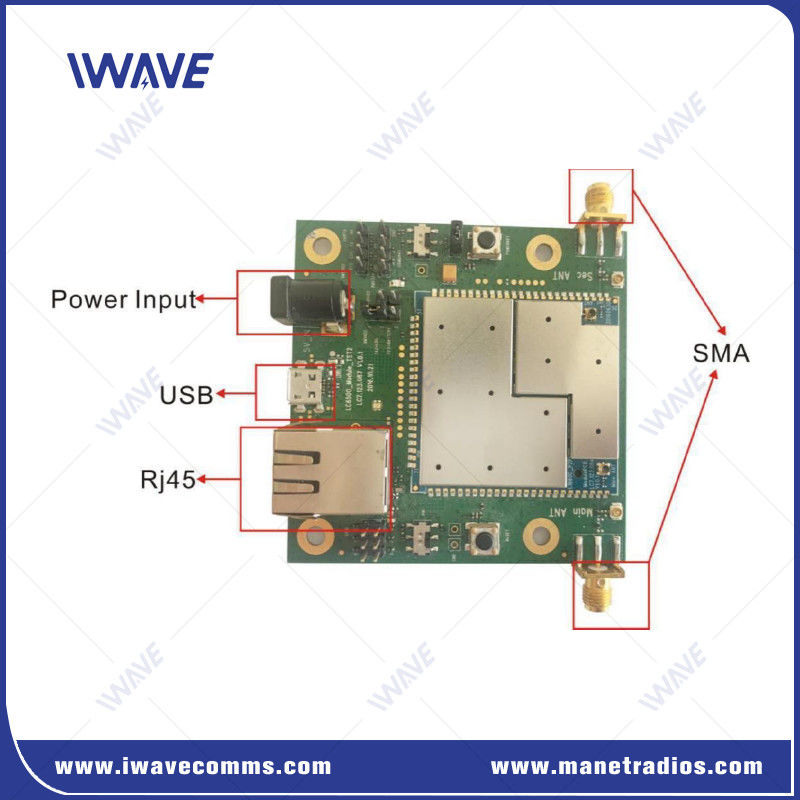

| رابط ها | ||
| RF | 2 × SMA | |
| اترنت | 1x اترنت | |
| COMUART | 1x COMUART | |
| قدرت | ورودی DC | |
| شاخص | LED سه رنگی | |

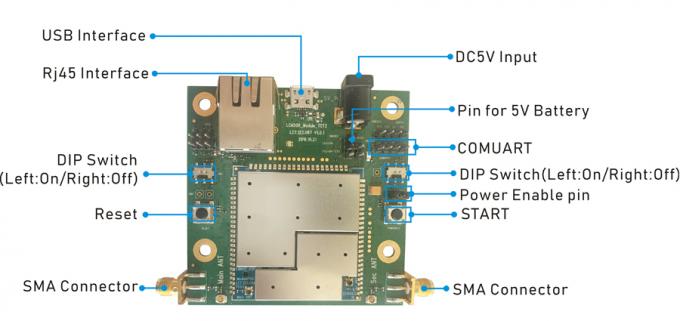

رابط
ویدیو
|
|
