| نام تجاری: | IWAVE |
| شماره مدل: | FD-7802WG |
| مقدار تولیدی: | 2 |
| زمان تحویل: | 2 هفته |
| شرایط پرداخت: | T/T |
رادیو IP MESH دستگیر پهن باند برای انتقال ویدیو در NLOS
توضیحات محصول

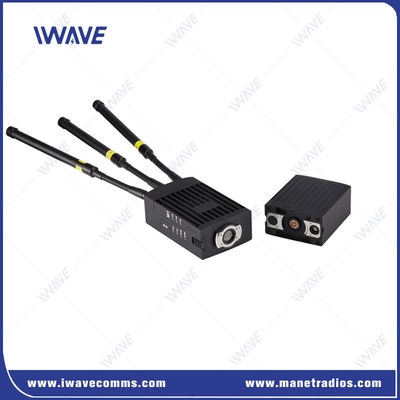

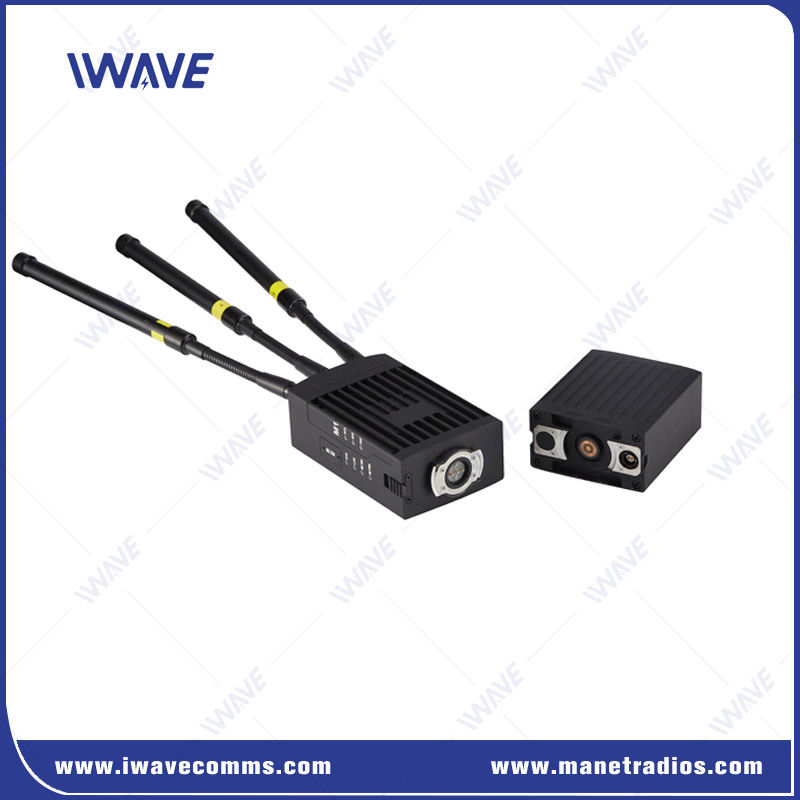

FD-7802WG یک رادیو IP MESH دستي پهن باند است که از تکنولوژی شبکه های شبکه ای بدون سیم استفاده می کند.آن را یک حالت دو حالت دو فرکانس حالت کار و پشتیبانی از هر دو حالت ستاره و شبکه ad hoc اتخاذ این می تواند کانال های انتقال شفاف IP را برای برنامه های کاربردی لایه بالا مانند ویدیو، صدا و داده فراهم کند.
FD-7802WG به طور خودکار مسیرها را از طریق لایه پیوند بین تمام گره ها مذاکره می کند. این نیاز به پیکربندی دستی ندارد و آماده استفاده است.ميتونه به سرعت يه شبکه ارتباطات در هر زمان و هر جايي بسازدرادیو IP MESH دستی پهن باند، یک ماژول ارتباطی هسته ای قابل جداسازی و یک طراحی باتری قابل جداسازی را اتخاذ می کند.سبک و جمع و جوربا توجه به زمان و مکان نامشخص ارتباطات اضطراری،به نیازهای قابل حمل سربازان در خارج و سربازان فردی پاسخ می دهد و می تواند به طور گسترده ای در ارتباطات اضطراری استفاده شود.، گسترش سریع، بررسی های زمینی، عملیات زیرزمینی و صنایع دیگر.
FD-7802WG رابط Ethernet سیم کشی و پورت سریال داده و غیره را فراهم می کند که دسترسی سایر ترمینال های تلفن همراه به شبکه را تسهیل می کند.رادیو IP MESH برد باند همچنین می تواند انواع ماژول های لوازم جانبی مانند ماژول کدگذاری ویدیو و تصویر را ارائه دهد.، ماژول صدا یکپارچه، ماژول بی سیم WLAN، ماژول موقعیت GIS یا ماژول دروازه شبکه عمومی و غیره، برای پاسخگویی به نیازهای مختلف برنامه در سناریوهای مختلف.
نکته مهم
پشتیبانی از 64 گره.هر گره می تواند آزادانه ارتباط برقرار کند
پشتیبانی از گسترش سریع عملیات.به سرعت گسترش یک شبکه خصوصی برای ارتباطات گروهی در 5 دقیقه.باتری را می توان به سرعت خارج و جایگزین
مسیریابی هوشمند. شبکه به طور خودکار مسیرها را بر اساس عواملی مانند تعداد انتقال دهنده و محیط کانال تغییر می دهد
توپولوژی شبکه متغیر است. توپولوژی می تواند بین توپولوژی های خطی، ستاره ای و میش یا توپولوژی های چندگانه همبستری تغییر کند.
قدرت سازگاری. با توجه به شرایط کانال، به طور سازگاری قدرت فرستنده و گیرنده را تنظیم کنید تا مصرف برق و تداخل شبکه را کاهش دهید
مشخصات
| پست ها | مشخصات |
| فرکانس | 600Mhz/800MHz/1.4GHz/ دو باند |
| تکنولوژی | تکنولوژی بی سیم مبتنی بر TD-LTE |
| تعدیل | پشتیبانی از QPSK/16QAM/64QAM و سایر روش های نوسازی |
| کانال بی سیم | پشتیبانی از 3T3R MIMO |
| قدرت | 2W/ 5W |
| حساسیت | ¥-103dBm@10MHz |
| پهنای باند کانال بی سیم | پشتیبانی از 3MHz/5MHz/10MHz/20MHz/40MHz (طریق جمع آوری حامل AC) |
| قابلیت ضد تداخل | پشتیبانی از تکنولوژی پرش فرکانس پویا |
| تاخیر | تاخیر انتقال داده های رابط هوایی <30ms |
| رمزگذاری | پشتیبانی از رمزگذاری لایه 2، ZUC، SNOW3G، AES سه روش رمزگذاری اختیاری |
| قدرت تولید | 100 مگابايت در ثانیه |
| قابلیت های شبکه سازی | حالت هیبریدی Star + MESH/شبکه زنجیره ای (اختیاری) |
| فاصله ارتباطات | 0-10km (انتقال خط دید، فاصله واقعی بستگی به محیط انتقال دارد) |
| ظرفیت شبکه | 64 گره |
| قابلیت بالا رفتن | 6 پرش |
| عملکرد انتقال داده | پشتیبانی از انتقال داده بر اساس بسته های IP |
| پخش ویدئویی | پشتیبانی از انتقال تصویر با وضوح بالا 1080p، سازگاری جریان کد H.264/H.265 |
| انتقال پورت سریال | پشتیبانی از داده های پورت سریالی و تبدیل داده های IP و پشتیبانی از Modbus، MQTT، HTTP و سایر پروتکل های ارتباطی سریالی |
| زمان شروع | نه بیشتر از 60 سال |
| زمان شبکه سازی | نه بيشتر از 90 |
| ارتقاء نسخه | ارتقاء و تعویض نسخه پشتیبانی دستگاه |
| توسط | DC 12V / AC آداپتور / ظرفیت بزرگ باتری لیتیوم |
| چراغ های نشان دهنده | نشان دهنده کیفیت برق و شبکه |
| آنتن | آنتن استاندارد 2dBi همه جهت |

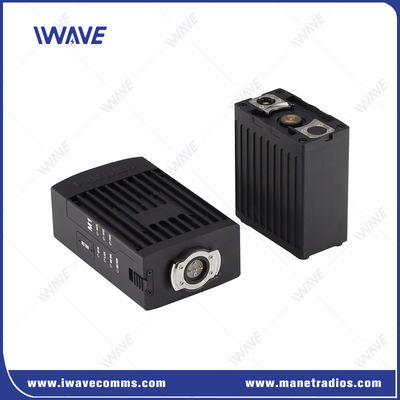

| طراحی قابل برداشتن | ماژول ارتباطات بی سیم و باتری قابل برداشت |
| عمر باتری | زمان کار مستمر 4 ساعت است |
| رابط دستگاه | رابط پلاگین ورودی برق هواپیما * 1 |
| رابط اتصال پورت اترنت برای پلاگین های هواپیمایی * 2 | |
| رابط قطعات پلاک هواپیمایی در پورت سریال داده ها * 1 | |
| رابط TNC RF بی سیم*3 | |
| اجزای محیطی | ماژول رمزگذاری تصویر (HDMI/SDI) |
| اجزای انتخابی | ماژول پردازش صدا (/VOICE CALL) |
| ماژول بی سیم WLAN (2.4GHz/5.8GHz) | |
| ماژول دروازه شبکه عمومی (4G/5G) | |
| ماژول موقعیت یابی GIS (GPS/Beidou) | |
| وزن | ۲٫۶ کیلوگرم (بدون آنتن) |
| اندازه | ۲۶۰*۱۳۰*۱۰۰ میلی متر (به غیر از آنتن) |
| دمای کار | -20°C تا 55°C |
| دمای ذخیره سازی | -40 تا 65 درجه |
| محدوده دما و رطوبت | ۹۵٪±۳٪، ۴۰ درجه سانتیگراد، بدون فشرده سازی |
| حفاظت | IP65 |
| نصب | کیف دستی |
رابط
درخواست
هر رهبر گروه از يه دستگاه دو فرکانسي Manpack MESH استفاده ميکنه که ارتباط با گروه هاي ديگه رو برقرار ميکنه
در گروه، هر عضو از دستگاه دستي FD-7802WG استفاده مي کند، کلاه ایمنی با دوربین یا میکروفون که می تواند با دیگران ارتباط برقرار کند.
ویدیو
ویدیو
|
|
