| نام تجاری: | IWAVE |
| شماره مدل: | FD-7802WG |
| مقدار تولیدی: | 2 |
| زمان تحویل: | 2 هفته |
| شرایط پرداخت: | T/T |
رادیوی دستی شبکه ی Ad Hoc بی سیم
توضیحات محصول

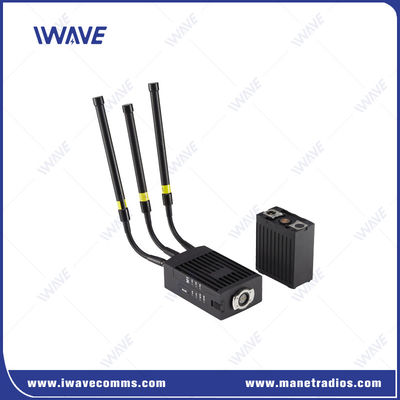

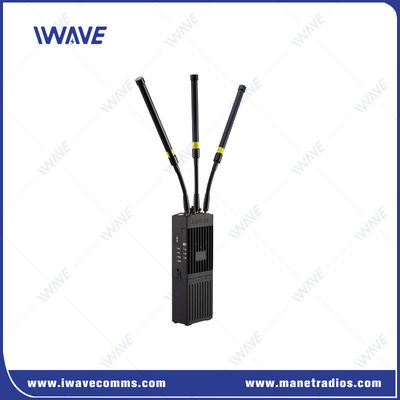

•FD-7802WG یک ایستگاه رادیویی دستی شبکه 2W/5W MIMO بی سیم است که حالت کار دو حالت و دو باند را اتخاذ می کند و از حالت ستاره و شبکه Ad hoc پشتیبانی می کند.
•این کانال های انتقال شفاف IP را برای برنامه های کاربردی لایه بالا مانند ویدیو، صدا و داده فراهم می کند.
•همه گره ها به طور خودکار از طریق لایه پیوند مسیرها را مذاکره می کنند، نیاز به پیکربندی دستی را از بین می برند و به سرعت در هر زمان و هر جایی یک شبکه ارتباطی ایجاد می کنند.
• دستگاه می تواند با ماژول کدگذاری ویدیو، ماژول صدا یکپارچه، ماژول بی سیم WLAN،ماژول موقعیت گذاری GIS یا ماژول دروازه شبکه عمومی برای پاسخگویی به الزامات برنامه های کاربردی سناریوهای مختلف.
•FD-7802WG می تواند تا 64 گره، تا 6 سطح پرش را پشتیبانی کند، عرض باند کل لینک بالا و پایین تا 100Mbps است و فاصله ارتباطات می تواند به 0-10km (خط دید) برسد.

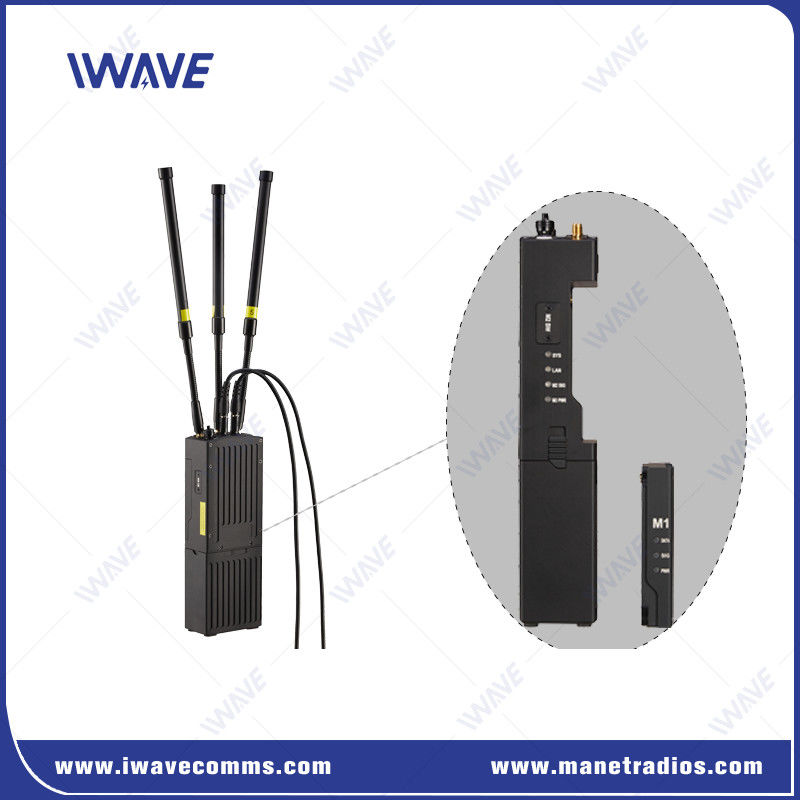

• دستگاه دارای یک ماژول ارتباطی هسته ای قابل جدا شدن و طراحی باتری است. زمان کار باتری حداقل 4 ساعت است، وزن آن حدود 1.5 کیلوگرم است و اندازه آن حدود 20.8cm*7.6cm*4 است.3 سانتي متر
مشخصات
| پست ها | مشخصات |
| فرکانس | 600Mhz/800MHz/1.4GHz/ دو باند |
| تکنولوژی | تکنولوژی بی سیم مبتنی بر TD-LTE |
| تعدیل | پشتیبانی از QPSK/16QAM/64QAM و سایر روش های نوسازی |
| کانال بی سیم | پشتیبانی از 3T3R MIMO |
| قدرت | 2W/ 5W |
| حساسیت | ¥-103dBm@10MHz |
| پهنای باند کانال بی سیم | پشتیبانی از 3MHz/5MHz/10MHz/20MHz/40MHz (طریق جمع آوری حامل AC) |
| قابلیت ضد تداخل | پشتیبانی از تکنولوژی پرش فرکانس پویا |
| تاخیر | تاخیر انتقال داده های رابط هوایی <30ms |
| رمزگذاری | پشتیبانی از رمزگذاری لایه 2، ZUC، SNOW3G، AES سه روش رمزگذاری اختیاری |
| قدرت تولید | 100 مگابايت در ثانیه |
| قابلیت های شبکه سازی | حالت هیبریدی Star + MESH/شبکه زنجیره ای (اختیاری) |
| فاصله ارتباطات | 0-10km (انتقال خط دید، فاصله واقعی بستگی به محیط انتقال دارد) |
| ظرفیت شبکه | 64 گره |
| قابلیت بالا رفتن | 6 پرش |
| عملکرد انتقال داده | پشتیبانی از انتقال داده بر اساس بسته های IP |
| پخش ویدئویی | پشتیبانی از انتقال تصویر با وضوح بالا 1080p، سازگاری جریان کد H.264/H.265 |
| انتقال پورت سریال | پشتیبانی از داده های پورت سریالی و تبدیل داده های IP و پشتیبانی از Modbus، MQTT، HTTP و سایر پروتکل های ارتباطی سریالی |
| زمان شروع | نه بیشتر از 60 سال |
| زمان شبکه سازی | نه بيشتر از 90 |
| ارتقاء نسخه | ارتقاء و تعویض نسخه پشتیبانی دستگاه |
| توسط | DC 12V / AC آداپتور / ظرفیت بزرگ باتری لیتیوم |
| چراغ های نشان دهنده | نشان دهنده کیفیت برق و شبکه |
| آنتن | آنتن استاندارد 2dBi همه جهت |
| طراحی قابل برداشتن | ماژول ارتباطات بی سیم و باتری قابل برداشت |
| عمر باتری | زمان کار مستمر 4 ساعت است |
| رابط دستگاه | رابط پلاگین ورودی برق هواپیما * 1 |
| رابط اتصال پورت اترنت برای پلاگین های هواپیمایی * 2 | |
| رابط قطعات پلاک هواپیمایی در پورت سریال داده ها * 1 | |
| رابط TNC RF بی سیم*3 | |
| اجزای محیطی | ماژول رمزگذاری تصویر (HDMI/SDI) |
| اجزای انتخابی | ماژول پردازش صدا (/VOICE CALL) |
| ماژول بی سیم WLAN (2.4GHz/5.8GHz) | |
| ماژول دروازه شبکه عمومی (4G/5G) | |
| ماژول موقعیت یابی GIS (GPS/Beidou) | |
| وزن | ۲٫۶ کیلوگرم (بدون آنتن) |
| اندازه | ۲۶۰*۱۳۰*۱۰۰ میلی متر (به غیر از آنتن) |
| دمای کار | -20°C تا 55°C |
| دمای ذخیره سازی | -40 تا 65 درجه |
| محدوده دما و رطوبت | ۹۵٪±۳٪، ۴۰ درجه سانتیگراد، بدون فشرده سازی |
| حفاظت | IP65 |
| نصب | کیف دستی |
رابط
درخواست
هر رهبر گروه از يه دستگاه دو فرکانسي Manpack MESH استفاده ميکنه که ارتباط با گروه هاي ديگه رو برقرار ميکنه
در گروه، هر عضو از دستگاه دستي FD-7802WG استفاده مي کند، کلاه ایمنی با دوربین یا میکروفون که می تواند با دیگران ارتباط برقرار کند.
ویدیو
ویدیو
|
|
