| نام تجاری: | IWAVE |
| شماره مدل: | FDM-6600 |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

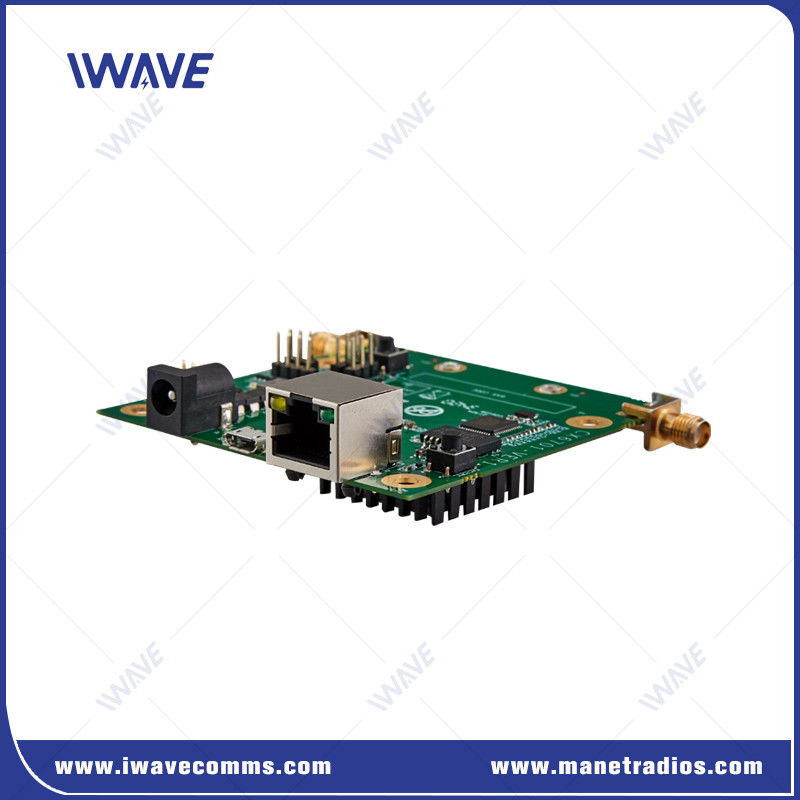

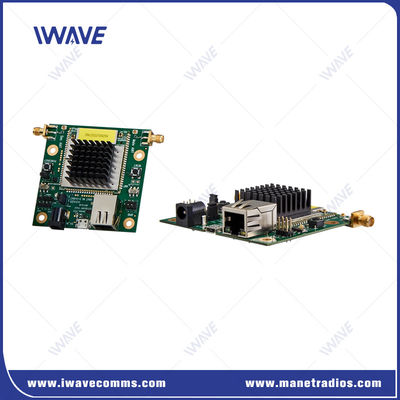

فرستنده ویدئویی دیجیتال بی سیم COFDM برای UAV های موبایل و رباتیک در NLOS
مقدمه
FDM-6600 وایرلس COFDM فرستنده ویدیوی دیجیتال ارائه می دهد ویدیو، IP و داده برای تمام نیازهای ارتباطات بدون سرنشین خود را.
توانایی NLOS قوی زمین به زمین و رسیدن به 15 کیلومتر از هوا به زمین به شما اجازه می دهد یک جریان ویدیویی پایدار و صاف بدون گیر کردن دریافت کنید. برای ارتباطات NLOS، آن را زیرزمینی اعمال شده است،جنگل متراکمFDM-6600 تنها 50g وزن دارد و برای کاربردهای UxV با اندازه و وزن بسیار مناسب است.
ویژگی ها
توانایی NLOS قوی
FDM-6600 به طور خاص بر اساس استاندارد فناوری TD-LTE با الگوریتم پیشرفته برای دستیابی به حساسیت بالا طراحی شده است که یک پیوند بی سیم قوی را در صورت ضعف سیگنال امکان پذیر می کند.پس وقتی که در محیط NLO کار می کنید، ارتباط بی سیم نیز پایدار و قوی است.
ارتباطات بلندمدت قوی
تا 20km ((هوا به زمین) سیگنال رادیویی روشن و پایدار و 1km تا 3km NLOS ((زمین به زمین) با جریان ویدیویی صاف و کامل hd.
تولید بالا
تا 30Mbps ((پیوندهای بالا و پایین)
جلوگیری از تداخل
فرکانس سه باند 800Mhz، 1.4Ghz و 2.4Ghz برای پرش بین باند برای جلوگیری از تداخل. به عنوان مثال، اگر 2.4Ghz تداخل داشته باشد، می تواند به 1.4Ghz برای اطمینان از اتصال با کیفیت خوب پر شود.
توپولوژی پویا
نقطه مقیاس پذیر به شبکه های چند نقطه ای. یک گره استاد از 32 گره برده پشتیبانی می کند. قابل تنظیم در رابط کاربری وب و توپولوژی در زمان واقعی نمایش داده می شود که نظارت بر تمام گره های اتصال است.
رمزگذاری
تکنولوژی رمزگذاری پیشرفته AES128 برای جلوگیری از دسترسی غیرمجاز به لینک داده های شما ساخته شده است.
کامپکت و سبک وزن
تنها 50g وزن دارد و برای UAS / UGV / UMV و سایر سیستم عامل های بدون سرنشین با محدودیت های سختگیرانه اندازه ، وزن و قدرت (SWaP) ایده آل است.
درخواست
FDM-6600 یک رادیو پیشرفته (SDR) ویدئو و داده های بی سیم است که با وزن سبک، اندازه کوچک و قدرت کم طراحی شده است.ماژول کوچک پشتیبانی از ویدیو و ارتباطات داده های دوگانه کامل (e.به عنوان مثال، تلمتری) در یک کانال RF پهن باند با سرعت بالا، که آن را برای UAV، وسایل نقلیه مستقل و رباتیک تلفن همراه برای صنایع مختلف مناسب می کند.
مشخصات
| عمومی | ||
| تکنولوژی | شبکه های بی سیم مبتنی بر استانداردهای تکنولوژی TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128) لایه 2 اختیاری | |
| نرخ داده ها | 30Mbps ((Uplink و Downlink) | |
| محدوده | 10km-15km ((از هوا به زمین)) 500m-3km ((NLOS از زمین به زمین)) | |
| ظرفیت | توپولوژی ستاره، نقطه به 17-پینت | |
| قدرت | 23dBm±2 (2w یا 10w در صورت درخواست) | |
| تاخیر (Latency) | انتقال یک هپ ≤30ms | |
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد جام | به طور خودکار پرش فرکانس بین باند | |
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| مصرف برق | 5 وات | |
| قدرت ورودی | DC5V | |
| حساسیت | ||
| 2.4GHz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| باند فرکانس | ||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | |
| 1.4Ghz | 1427.9-1467.9 مگاهرتز | |
| 800Mhz | 806 تا 826 مگاهرتز | |

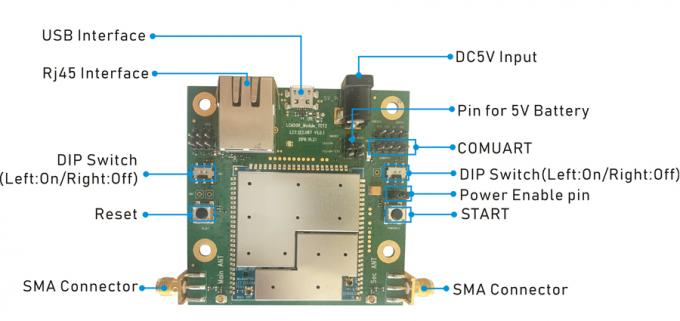

| رابط ها | ||
| RF | 2 × SMA | |
| اترنت | 1x اترنت | |
| COMUART | 1x COMUART | |
| قدرت | ورودی DC | |
| شاخص | LED سه رنگی | |
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 50 گرم | |
| ابعاد | 7.8*10.8*2 سانتي متر | |
| ثبات | MTBF≥10000hr | |
|
|
