| نام تجاری: | IWAVE |
| شماره مدل: | مدافع U25 |
| مقدار تولیدی: | 1 |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | T/T |
ایستگاه پایگاه رادیویی تاکتیکی هوایی
مقدمه
ایستگاه پایه رادیویی هواپیمایی مانت Denfensor-U25 می تواند در هر زمان عملیاتی و آماده برای انتشار باشد.U25 راديو هاي بدون سرنشين در هوا را به ارتفاع هاي جديد برسانداین فناوری از تکنولوژی adhoc برای ایجاد سریع شبکه های باند باریک چند هپ استفاده می کند.
به طور خاص برای UAV ها طراحی شده که دارای ویژگی های سبک وزن، اندازه کوچک،باتری لیتیوم داخلی و آنتن یکپارچه برای ایجاد سریع یک شبکه قابل اعتماد به خصوص زمانی که شبکه عمومی پایین استاین سیستم پوشش ارتباطی گسترده تری را برای اطمینان از اتصال پایدار برای ایمنی عمومی، حوادث بزرگ، پاسخ اضطراری، عملیات زمینی و موارد دیگر فراهم می کند.
یک فرکانس واحد از 1 تا 3 کانال و تعداد نامحدودی از گره ها پشتیبانی می کند تا شبکه های بسیار مقیاس پذیر ایجاد شود که بدون تکیه بر زیرساخت های موجود آسان است.
با آنتن یکپارچه ساخته شده، سیگنال عمودی به زمین با پوشش جهت 160° منتقل می شود.
ویژگی ها
گسترش سریع، ایجاد شبکه در ثانیه
● در شرایط اضطراری، هر ثانیه ای مهم است.تکرار کننده U25 پشتیبانی از فشار به شروع برای به سرعت و به طور خودکار ایجاد یک شبکه مستقل پس از روشن شدن به منظور به طور موثر گسترش پوشش رادیویی.
شبکه بدون زیرساخت: بدون هر گونه پیوند IP، شبکه توپولوژی انعطاف پذیر
● تکرارگر از فناوری اتصال بی سیم استفاده می کند تا به سرعت شبکه های باند باریک چند هپ را از طریق اتصال درسلقه ایجاد کند، بدون هر گونه پیوند IP مانند فیبر نوری و مایکروویو.
شبکه ها را فراتر از خط دید گسترش می دهد

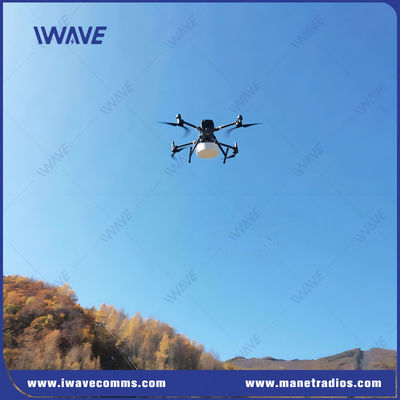

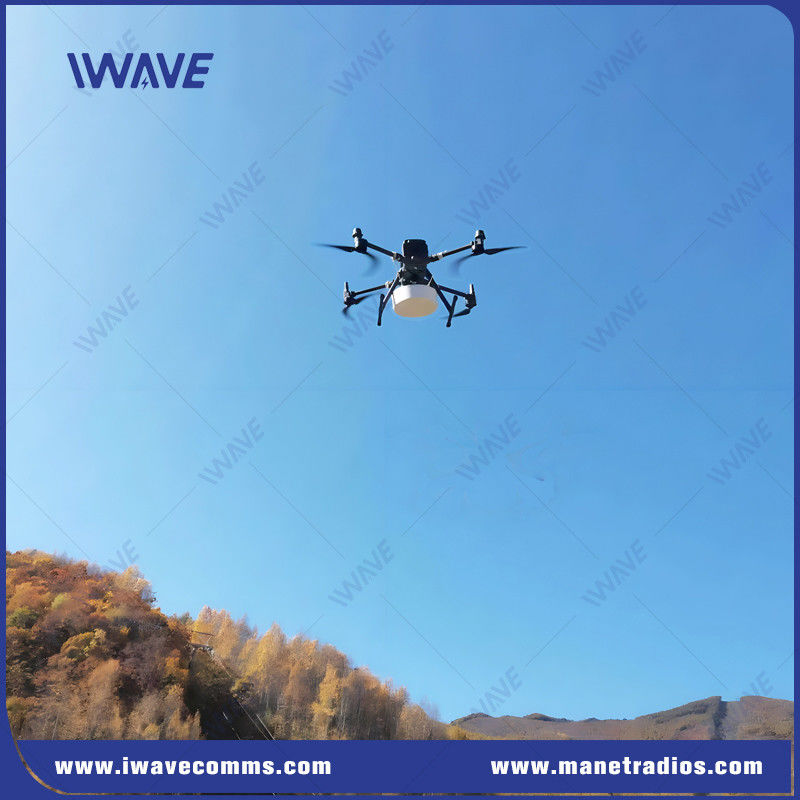

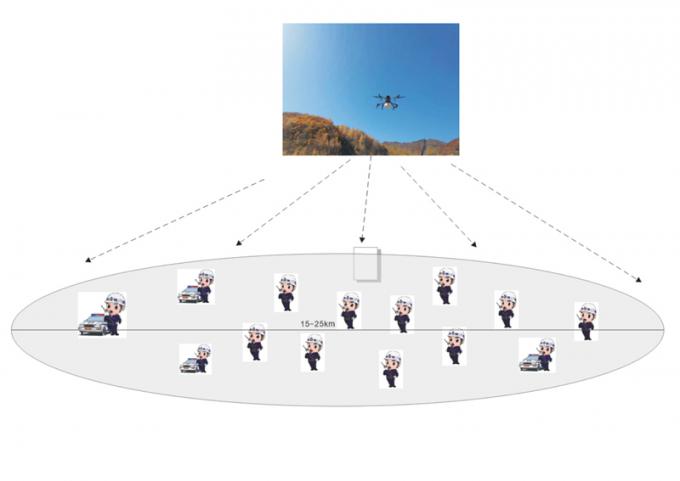

● هنگامی که UAV U25 با ارتفاع عمودی 100 متر در هوا پرواز می کند، شبکه ارتباطی می تواند 15-25 کیلومتر را پوشش دهد.
ادغام هوا

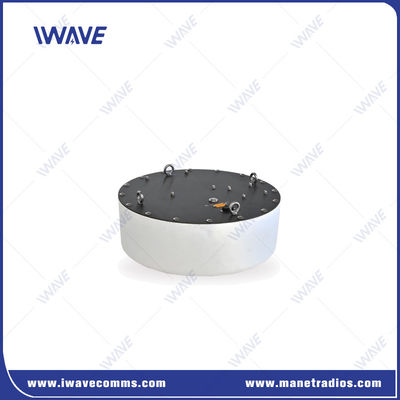

●دفینسر-U25 یک ایستگاه پایه یکپارچه طراحی شده برای نصب بر روی UAV است.
● با چهار فپ آویزان شده است، اندازه ی آن کوچک و سبک است.
● مجهز به یک آنتن جهت دار 3dBi و یک باتری لیتیوم داخلی ((10 ساعت عمر باتری).
● پوشش گسترده ای را با یک آنتن جهت دار با زاویه 160 درجه برای بیش از 6-8 ساعت کار مداوم فراهم می کند.
مشخصات
| پايگاه راديوي تكتيكي هوايي (Defensor-U25) | |||
| عمومی | فرستنده | ||
| فرکانس | VHF: 136-174MHz UHF1: 350-390MHz UHF2: 400-470MHz |
قدرت RF | 2/5/10/15/20/25W ((با استفاده از نرم افزار تنظیم می شود) |
| ظرفیت کانال | 32 | 4FSK مدولاسیون دیجیتال | 12.5kHz فقط اطلاعات: 7K60FXD 12.5kHz اطلاعات و صدا: 7K60FXE |
| فاصله کانال | 12.5khz | انتشار هدایت شده/شعاعی | -36dBm<1GHz -30dBm>1GHz |
| ولتاژ کار | 12 ولت (مقدر) | محدودیات نوسان | ±2.5kHz @ 12.5kHz ±5.0kHz @ 25kHz |
| ثبات فرکانس | ±1.5ppm | قدرت کانال مجاور | 60dB @ 12.5 kHz 70dB @ 25 kHz |
| مقاومت آنتن | 50Ω | ||
| ابعاد | φ253*90mm | ||
| وزن | 1.5 کيلوگرم ((3.3 پوند) | محیط زیست | |
| باتری | باتری لیتیوم یون 6000mAh (استانداردی) | دمای کار | -20°C ~ +55°C |
| عمر باتری با باتری استاندارد | 10 ساعت ((RT، حداکثر قدرت RF) | دمای ذخیره سازی | -40°C ~ +85°C |
| گیرنده | |||
| حساسیت | -120dBm/BER5% | GPS | |
| انتخاب | 60dB@12.5KHz/دیجیتال | TTFF ((وقت برای اولین بار درست کردن) شروع سرد | <1 دقیقه |
| تعویض TIA-603 ETSI |
65دبی @ (دیجیتال) | TTFF (زمان برای اولین بار درست کردن) شروع گرم | <20s |
| رد پاسخ دروغین | 70دبی ((دیجیتال) | دقت افقی | <5 متر |
| انتشار ساختگی انجام شده | -57دبلم | پشتیبانی از موقعیت | GPS/BDS |
|
