| نام تجاری: | IWAVE |
| شماره مدل: | Defensor-BM3 |
| مقدار تولیدی: | 1SET |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

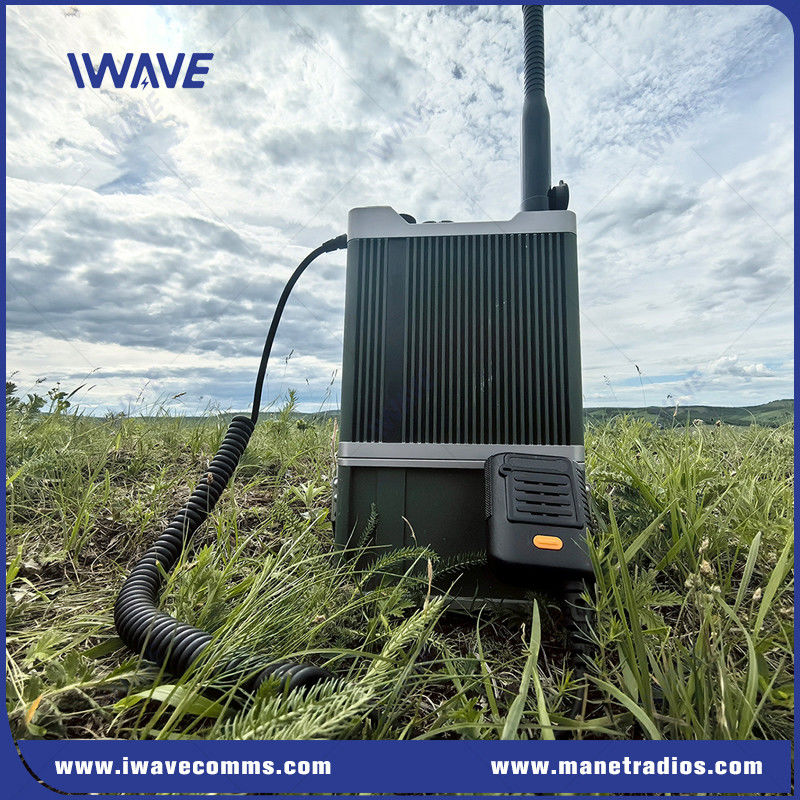

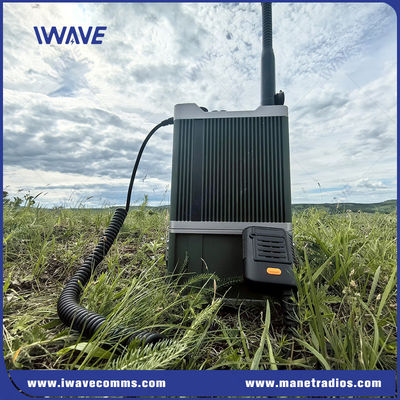

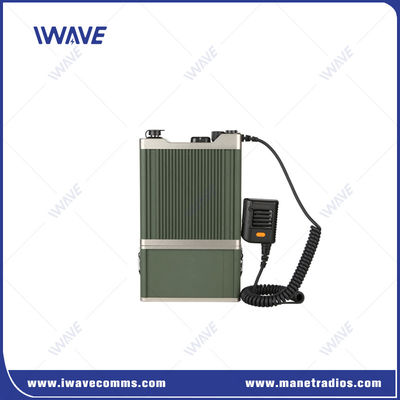

ایستگاه پایه رادیویی چند هپ باند باریک
مقدمه
Defensor-BM3 از تکنولوژی ad-hoc استفاده می کند که لینک های چند هپ خود گروه بندی باریک باند را برای دستیابی به یک منطقه گسترده از پوشش میش با صدا دیجیتال و امنیت بالا فراهم می کند.
رادیو تنگ باند BM3 MESH با عملکرد ایستگاه پایه و ترمینال رادیویی همراه است و به سرعت شبکه های ارتباطی موقت را در پاسخ اضطراری و محیط چالش برانگیز تشکیل می دهد.
BM3 به عنوان یک ایستگاه پایه / رادیو قابل حمل برای شبکه تاکتیکی فردی طراحی شده است.از تکنولوژی مستقل IWAVE استفاده می کند تا شبکه های خودکار بی سیم بدون مرکز را به دست آورد..
ویژگی های کلیدی
● فاصله انتقال طولانی، توانایی قوی ضد اختلال، توانایی NLOS قوی
● سازگاری با محیط موبایل
●2/5/10/15/20/25W قدرت RF قابل تنظیم
● پشتیبانی از استقرار سریع، تغییر پویا توپولوژی شبکه،
●خود سازماندهی بدون شبکه مرکزی و انتقال چند هپ
●حساسیت دریافت بسیار بالا تا -120dBm
●6 زمان برای ارائه چندین کانال ارتباطی صوتی برای تماس گروهی / تماس انفرادی
● فرکانس باند VHF/UHF
● تکرار کننده ی سه کانال تک فرکانس
●6 hops 1 کانال شبکه ad hoc
●3 hops 2 کانال شبکه ad hoc
● نرم افزار اختصاص داده شده به فرکانس نوشتن
● عمر طولانی باتری: 28 ساعت کار مداوم
درخواست
در طول حوادث بزرگ، شبکه های سلولی ممکن است بیش از حد بار داشته باشند و برج های نزدیک ممکن است عملیاتی نباشند.شرایط پیچیده تری زمانی بوجود می آید که تیم ها مجبور باشند در محیط زیرزمینی کار کنند، مناطق کوهستانی، جنگل های متراکم یا مناطق ساحلی دور افتاده که پوشش از هر دو شبکه های سلولی و رادیوهای DMR / LMR وجود ندارد.نگه داشتن ارتباط هر عضو تیم به یک مانع حیاتی برای غلبه می شود.
مشخصات
| ایستگاه پایه رادیویی Manpack MESH ((دفاع کننده-BM3) | |||
| عمومی | فرستنده | ||
| فرکانس | VHF: 136-174MHz UHF1: 350-390MHz UHF2: 400-470MHz |
قدرت RF | 2/5/10/15/20/25W ((با استفاده از نرم افزار تنظیم می شود) |
| ظرفیت کانال | ۳۰۰ (۱۰ منطقه، هرکدام با حداکثر ۳۰ کانال) | 4FSK مدولاسیون دیجیتال | 12.5kHz فقط اطلاعات: 7K60FXD 12.5kHz اطلاعات و صدا: 7K60FXE |
| فاصله کانال | 12.5khz/25khz | انتشار هدایت شده/شعاعی | -36dBm<1GHz -30dBm>1GHz |
| ولتاژ کار | 10.8 ولت | محدودیات نوسان | ±2.5kHz @ 12.5kHz ±5.0kHz @ 25kHz |
| ثبات فرکانس | ±1.5ppm | قدرت کانال مجاور | 60dB @ 12.5 kHz 70dB @ 25 kHz |
| مقاومت آنتن | 50Ω | پاسخ صوتی | +1 ~ -3dB |
| ابعاد ((با باتری) | 270*168*51.7mm ((بدون آنتن) | تحریف صوتی | 5 درصد |
| وزن | 2.8 کيلوگرم/6.173 پوند | محیط زیست | |
| باتری | باتری لیتیوم یون 9600mAh (استانداردی) | دمای کار | -20°C ~ +55°C |
| عمر باتری با باتری استاندارد (5-5-90 چرخه کار، قدرت TX بالا) | 28 ساعت ((RT، حداکثر قدرت) | دمای ذخیره سازی | -40°C ~ +85°C |
| مطالب پرونده | آلیاژ آلومینیوم | ||
| گیرنده | GPS | ||
| حساسیت | -120dBm/BER5% | TTFF ((وقت برای اولین بار درست کردن) شروع سرد | <1 دقیقه |
| انتخاب | 60dB@12.5KHz 70dB@25KHz |
TTFF (زمان برای اولین بار درست کردن) شروع گرم | <20s |
| تعویض TIA-603 ETSI |
70dB @ (دیجیتال) 65دبی @ (دیجیتال) |
دقت افقی | <5 متر |
| رد پاسخ دروغین | 70دبی ((دیجیتال) | پشتیبانی از موقعیت | GPS/BDS |
| تحریف صوتی | 5 درصد | ||
| پاسخ صوتی | +1 ~ -3dB | ||
| انتشار ساختگی انجام شده | -57دبلم | ||
|
|
