| نام تجاری: | IWAVE |
| شماره مدل: | Defensor-TS1 |
| مقدار تولیدی: | 1 |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، T/T، D/P |
تلفن همراه 8 کیلومتر چند هپ MESH ایستگاه پایه رادیویی
مقدمه

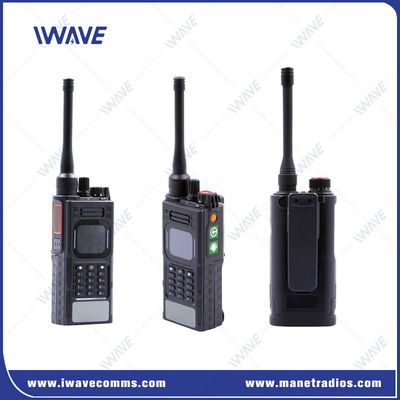

TS1 اولین ایستگاه اصلی رادیویی دستی MESH با وزن 560g و صفحه نمایش LCD 1.7 اینچی است.
چندین ایستگاه پایه رادیویی Mesh می توانند به طور مستقیم با یکدیگر ارتباط برقرار کنند و یک شبکه بزرگ و موقت (ad hoc) بدون زیرساخت های خارجی مانند برج های سلولی یا ایستگاه های پایه ایجاد کنند.
کاربران دکمه Push-to-Talk را فشار می دهند، سپس صدا یا داده ها از طریق شبکه میش با استفاده از کارآمدترین مسیر موجود ارسال می شوند. هر TS1 به عنوان ایستگاه پایه کار می کند،رادیو تکرار کننده و ترمینال مانت ارسال و تکرار صدا/داده از یک دستگاه به دستگاه دیگر تا زمانی که به مقصد برسد.
ویژگی ها
ارتباطات دوربرد
TS1 بر مبنای شبکه های پشتیبانی ad-hoc توسعه یافته و طراحی شده است.

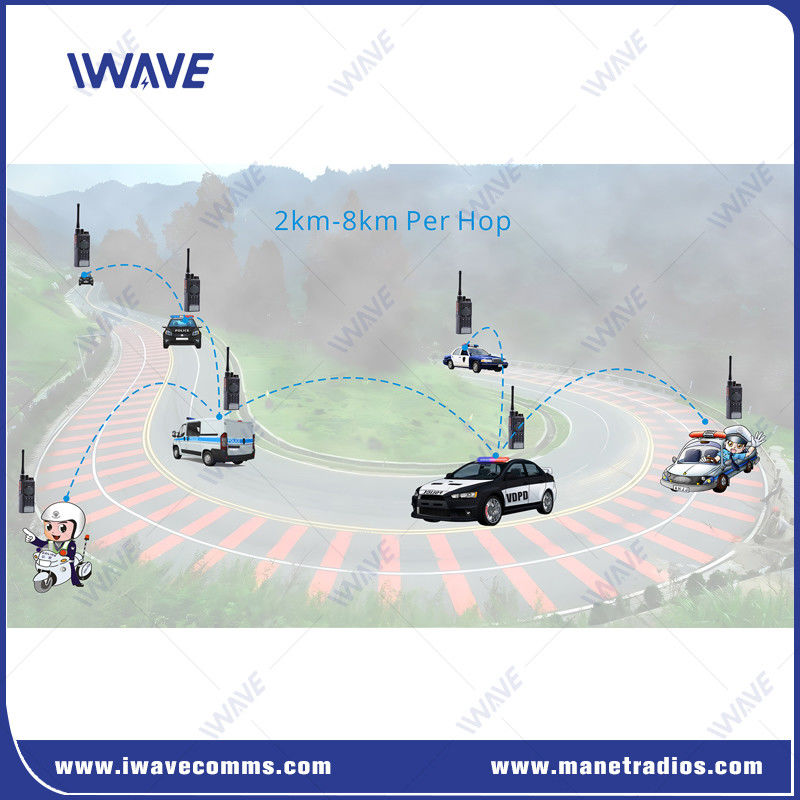

چند نفر رادیوی TS1 Manet را در دست دارند تا یک سیستم ارتباطی چند هپ بسازند و هر هپ می تواند 2 تا 8 کیلومتر برسد.
یک واحد TS1 در 1F قرار داده شد، کل ساختمان از -2F تا 80F می تواند پوشش داده شود (به جز کابین آسانسور).
اتصال بین پلتفرم ها
IWAVE تمام راه حل های رادیویی Manet را فراهم می کند از جمله مرکز فرماندهی و فرستادن در محل، ایستگاه پایه خورشیدی، ترمینال های رادیویی،ایستگاه های پایه MANET در هوا و ایستگاه های پایه manpack برای پاسخگویی به سناریوهای کاربردی مختلف.
TS1 می تواند به راحتی با تمام رادیو های MANET، مرکز فرماندهی و ایستگاه های پایه موجود در IWAVE متصل شود که به کاربران نهایی در زمین اجازه می دهد به طور خودکار با وسایل نقلیه انسانی و بدون سرنشین، UAV،دارایی های دریایی و گره های زیرساخت برای ایجاد یک اتصال قوی.
اعمالتهيه
براي تيم هاي پاسخگويي تاکتيکي، ارتباط صاف و قابل اعتماد ضروري است.
هنگامی که حوادث بزرگ رخ می دهد، تیم ها باید در محیط های چالش برانگیز مانند کوهستان، جنگل، پارکینگ های زیرزمینی، تونل ها،در ساختمان های شهری که رادیو DMR/LMR یا پوشش سلولی وجود ندارد، کاربران TS1 می توانند به سرعت روشن شوند و به طور خودکار با یکدیگر در یک محدوده بسیار طولانی تر از رادیوهای سنتی آنالوگ یا دیجیتال ارتباط برقرار کنند.
مشخصات
| ایستگاه پایه رادیویی دستی MESH ((Defensor-TS1) | |||
| عمومی | فرستنده | ||
| فرکانس | VHF: 136-174MHz UHF1: 350-390MHz UHF2: 400-470MHz |
قدرت RF | 2/4/8/15/25 ((با نرم افزار قابل تنظیم) |
| ظرفیت کانال | ۳۰۰ (۱۰ منطقه، هرکدام با حداکثر ۳۰ کانال) | 4FSK مدولاسیون دیجیتال | 12.5kHz فقط اطلاعات: 7K60FXD 12.5kHz اطلاعات و صدا: 7K60FXE |
| فاصله کانال | 12.5khz/25khz | انتشار هدایت شده/شعاعی | -36dBm<1GHz -30dBm>1GHz |
| ولتاژ کار | 11.8 ولت | محدودیات نوسان | ±2.5kHz @ 12.5kHz ±5.0kHz @ 25kHz |
| ثبات فرکانس | ±1.5ppm | قدرت کانال مجاور | 60dB @ 12.5 kHz 70dB @ 25 kHz |
| مقاومت آنتن | 50Ω | پاسخ صوتی | +1 ~ -3dB |
| ابعاد | 144*60*40mm ((بدون آنتن) | تحریف صوتی | 5 درصد |
| وزن | ۵۶۰ گرم | محیط زیست | |
| باتری | باتری لیتیوم یون 3200mAh (استانداردی) | دمای کار | -20°C ~ +55°C |
| عمر باتری با باتری استاندارد | 31.3 ساعت ((120 ساعت با بانک برق IWAVE) | دمای ذخیره سازی | -40°C ~ +85°C |
| درجه حفاظت | IP67 | ||
| گیرنده | GPS | ||
| حساسیت | -120dBm/BER5% | TTFF ((وقت برای اولین بار درست کردن) شروع سرد | <1 دقیقه |
| انتخاب | 60dB@12.5KHz 70dB@25KHz |
TTFF (زمان برای اولین بار درست کردن) شروع گرم | <20s |
| تعویض TIA-603 ETSI |
70dB @ (دیجیتال) 65دبی @ (دیجیتال) |
دقت افقی | <5 متر |
| رد پاسخ دروغین | 70دبی ((دیجیتال) | پشتیبانی از موقعیت | GPS/BDS |
| تحریف صوتی | 5 درصد | ||
| پاسخ صوتی | +1 ~ -3dB | ||
| انتشار ساختگی انجام شده | -57دبلم | ||
|
|
