| نام تجاری: | IWAVE |
| شماره مدل: | FD-6710T |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 15-20 روز کاری |
| شرایط پرداخت: | T/T |
مدل: FD-6710T

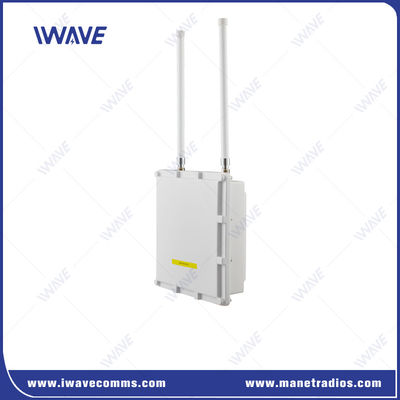

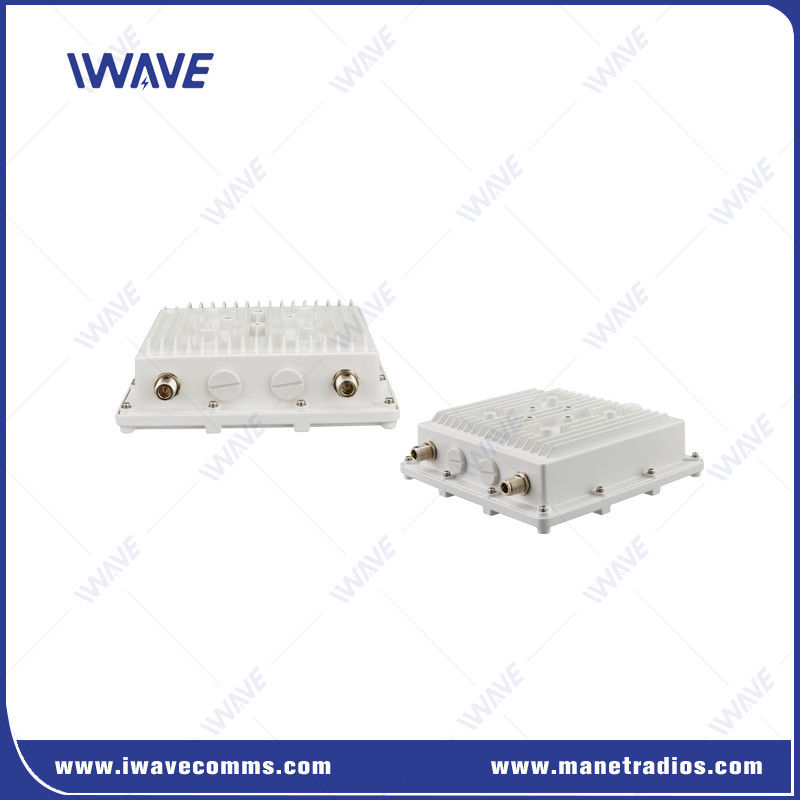

پیوند شبکه IP گسترده MIMO با طراحی بیرونی برای انتقال ویدیو NLOS
FD-6710T یک لینک IP MESH بی سیم ثابت IP66 برای ساخت یک شبکه شبکه ای بدون مرکز، خود ساز، خود سازگاری و خود درمانی است.راه اندازی پویا را انجام می دهد، ویدیوی چند هپ رله HD، داده های چند کانال بین گره های مختلف یک شبکه در کاربردهای پیچیده، مانند حرکت سریع، جنگل های متراکم و محیط های غیر خط دید.
آنتن هوشمند MIMO و شبکه شبکه بی سیم خود ساخت بسته AD-HOC / MESH ، که باعث می شود FD-6710T ویدئو HD در زمان واقعی و اتصال پهن باند اترنت را با سرعت انتقال 30Mbps فراهم کند.اين براي ارتباطات بي سيم در شبکه هاي خصوصي مهم خاص است.
ویژگی ها
▪ پهنای باند 1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz
▪ از گزینه های فرکانس 800Mhz/1.4Ghz پشتیبانی می کند
▪ به هیچ ایستگاه پایه ای وابسته نیست.
▪ تکنولوژی خودکار پرش فرکانس برای جلوگیری از تداخل
▪ ساختار شبکه ای که خود را شکل می دهد و خود را بهبود می بخشد
▪ تاخیر کم از انتهای تا انتهای 60-80ms
▪ پشتیبانی از WEBUI برای مدیریت شبکه و تنظیم پارامتر.
▪ NLOS فاصله زمین به زمین 10km-30km
▪ کنترل قدرت خودکار
▪ کنترل خودکار فرکانس
▪ از انتقال ویدیو UDP/TCPIP FULL HD پشتیبانی می کند.
● کنترل خودکار فرکانس
پس از بوت کردن، سعی خواهد کرد شبکه را با نقاط فرکانس از پیش ذخیره شده قبل از آخرین خاموش کردن ایجاد کند. اگر نقاط فرکانس از قبل ذخیره شده برای ایجاد شبکه مناسب نیستند،به طور خودکار سعی می کند از فرکانس های دیگر برای استفاده از شبکه استفاده کند..
● کنترل قدرت خودکار
قدرت انتقال هر گره به طور خودکار با توجه به کیفیت سیگنال تنظیم و کنترل می شود.
● فرکانس پرش طیف ((FHSS)
در مورد تابع پرش فرکانس، تیم IWAVE الگوریتم و مکانیسم خودش را دارد.
محصول IWAVE IP MESH به صورت داخلی پیوند فعلی را بر اساس عواملی مانند RSRP قدرت سیگنال دریافت شده، نسبت سیگنال به نویز SNR و نرخ خطا بیت SER محاسبه و ارزیابی می کند.اگه شرط قضاوتش برآورده بشه، آن را به انجام پرش فرکانس و انتخاب یک نقطه فرکانس بهینه از لیست.
اینکه آیا پرش فرکانس انجام می شود به حالت بی سیم بستگی دارد. اگر حالت بی سیم خوب باشد، پرش فرکانس تا زمانی که شرایط قضاوت برآورده نشود انجام نمی شود.
نرم افزار مدیریت شبکه MESH
نرم افزار مدیریت شبکه MESH که توسط IWAVE توسعه یافته است، در زمان واقعی توپولوژی، RSRP، SNR، فاصله، آدرس IP و سایر اطلاعات تمام گره ها را به شما نشان می دهد.نرم افزار مبتنی بر WebUi است و شما می توانید آن را در هر زمان و هر جا با مرورگر IE وارد شویداز نرم افزار، شما می توانید تنظیمات را بر اساس نیاز خود تنظیم کنید، مانند فرکانس کار، پهنای باند، آدرس IP، توپولوژی پویا، فاصله زمان واقعی بین گره ها، تنظیم الگوریتم،نسبت زیر قاب بالا به پایین، دستورات AT و غیره
درخواست
FD-6710T مناسب برای استفاده در فضای باز به عنوان یک سیستم سایت تلفن همراه و ثابت است که در محیط های زمینی، هوایی و دریایی استفاده می شود.عملیات نفت و گاز از راه دور، زیرساخت های ارتباطی پشتیبان شهری، شبکه های مایکروویو خصوصی و غیره.
مشخصات
|
عمومی |
|||
| تکنولوژی | ميش | نصب | تپه قطب |
| رمزگذاری | ZUC/SNOW3G/AES (128/256) لایه 2 اختیاری | ||
|
مکانیک |
|||
| زمان شبکه سازی | ≤5s | درجه حرارت | -20 تا +55 درجه سانتیگراد |
| نرخ تاریخ | 30 مگابایت در ثانیه (روابط بالا و پایین) | ضد آب | IP66 |
| ابعاد | ۲۱۶*۲۱۶*۷۰ میلی متر | ||
| حساسیت | 10MHz/-103dBm | وزن | 1.3 کیلوگرم |
| محدوده | NLSO 10km-30km (زمین به زمین) (( بستگی به محیط واقعی دارد) | مواد | آلیاژ آلومینیوم |
| گره | 16 گره | نصب | از مواد شیمیایی: |
| MIMO | 2*2 MIMO |
قدرت |
|
| قدرت | 10 وات | ولتاژ | POE DC24V |
| تعدیل | QPSK، 16QAM، 64QAM | مصرف برق | 30 وات |
| ضد جام | به طور خودکار پرش فرکانس |
رابط ها |
|
| تاخیر (Latency) | از انتها به انتها: 60ms-80ms | RF | 2 × نوع N |
|
فرکانس |
اترنت | 1xRJ45 | |
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | ||
| 800Mhz | 806 تا 826 مگاهرتز | ||
|
حساسیت |
||
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| رابط ها | |||

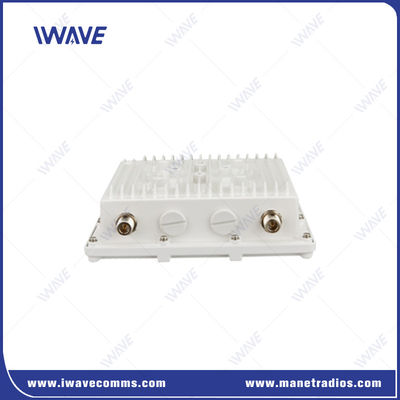

| RF | 2 × پورت آنتن نوع N | ||
| ورودی قدرت | 1 x پورت اترنت ((POE 24V) | ||
| سایر | 4* سوراخ های نصب | ||
ویدیو
ویدیو
|
|
