| نام تجاری: | IWAVE |
| شماره مدل: | FD-615VT |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

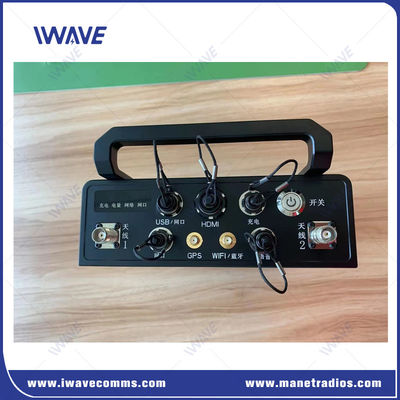

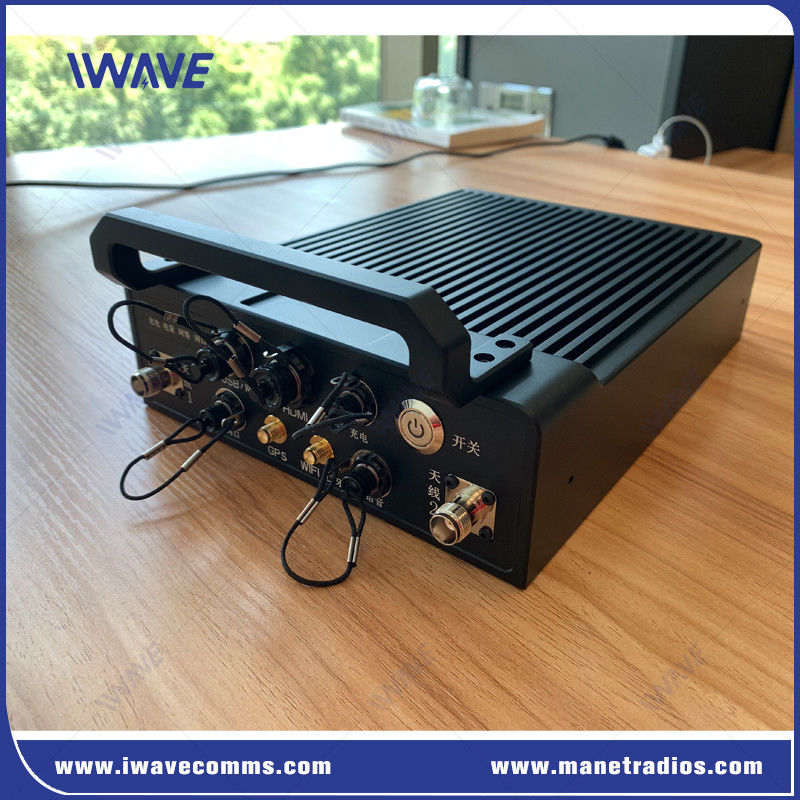

شبکه IP با قدرت بالا با وسیله نقلیه نصب شده برای انتقال ویدیو NLOS دوربرد طولانی
مقدمه
FD-615VT یک واحد پیشرفته MIMO IP MESH با قدرت بالا برای وسایل نقلیه در حال حرکت سریع با ارتباطات ویدیویی و صوتی NLOS است.در نسخه های 10 و 20 وات برای ایجاد یک پیوند ارتباطات رمزگذاری شده برای وسایل نقلیه در خارج از خط دید در محیط های پیچیده RF.
ضدصدمه، ضد آب و هوا و ضد گرد و غبار، برای استفاده سریع با نصب آسان و کار ساده طراحی شده است.
تمام گره های MESH یک شبکه مایکروویو را تشکیل می دهند که دارای قابلیت های مسیریابی پویا و انتقال بسته های IP برای انتقال داده ها و ویدئو مبتنی بر IP کاربر است.
ویژگی ها
|
● شبکه IP شفاف امکان اتصال سیستم شبکه مبتنی بر IP را فراهم می کند ● می توان آن را در داخل یا خارج از وسایل قابل حمل نصب کرد. ● حداکثر 30 مگابایت در ثانیه ● قابل مقیاس بندی برای پشتیبانی از 8، 16، 32 گره ● باند فرکانس 800Mhz، 1.4Ghz، 2.4Ghz برای گزینه ها ● انعطاف پذیر در استقرار، از استقرار شبکه های میش، ستاره، زنجیره ای یا ترکیبی پشتیبانی می کند. ● رمزگذاری AES128/256 از دسترسی غیرمجاز به منبع ویدیو و داده های شما جلوگیری می کند. ● رابط کاربری وب خواهد شد در زمان واقعی نمایش توپولوژی از تمام گره ها ● شبکه ی خودشکن کننده مایع برای کاربردهای موبایل بهینه شده است ● محدوده عالی و قابلیت غیر خط دید (NLOS) ● FD-615VT می تواند در زمین بالا یا ساختمان بلند به عنوان یک گره جمع سازی یا به عنوان یک نقطه انتقال استفاده شود. زمین بالا باعث پوشش گسترده تر می شود. ● گسترش سریع، شبکه خود ساخت اجازه می دهد تا اضافه کردن یا حذف گره ها به راحتی، در نتیجه برای گسترش شبکه در صورت نیاز. ● تعدیل سازگاری خودکار اطمینان از ترافیک ویدیو و داده به آرامی در برنامه های موبایل ● مسیریابی پویا. هر دستگاه می تواند به سرعت و به صورت تصادفی حرکت کند، سیستم به طور خودکار توپولوژی را به روز می کند. |
 |
● فرکانس پرش طیف ((FHSS)
در مورد تابع پرش فرکانس، تیم IWAVE الگوریتم و مکانیسم خودش را دارد.
محصول IWAVE IP MESH به صورت داخلی پیوند فعلی را بر اساس عواملی مانند RSRP قدرت سیگنال دریافت شده، نسبت سیگنال به نویز SNR و نرخ خطا بیت SER محاسبه و ارزیابی می کند.اگه شرط قضاوتش برآورده بشه، آن را به انجام پرش فرکانس و انتخاب یک نقطه فرکانس بهینه از لیست.
اینکه آیا پرش فرکانس انجام می شود به حالت بی سیم بستگی دارد. اگر حالت بی سیم خوب باشد، پرش فرکانس تا زمانی که شرایط قضاوت برآورده نشود انجام نمی شود.
● کنترل خودکار فرکانس
پس از بوت کردن، سعی خواهد کرد شبکه را با نقاط فرکانس از پیش ذخیره شده قبل از آخرین خاموش کردن ایجاد کند. اگر نقاط فرکانس از قبل ذخیره شده برای ایجاد شبکه مناسب نیستند،به طور خودکار سعی می کند از فرکانس های دیگر برای استفاده از شبکه استفاده کند..
● کنترل قدرت خودکار
قدرت انتقال هر گره به طور خودکار با توجه به کیفیت سیگنال تنظیم و کنترل می شود.
نرم افزار مدیریت شبکه MESH
نرم افزار مدیریت شبکه MESH که توسط IWAVE توسعه یافته است، در زمان واقعی توپولوژی، RSRP، SNR، فاصله، آدرس IP و سایر اطلاعات تمام گره ها را به شما نشان می دهد.نرم افزار مبتنی بر WebUi است و شما می توانید آن را در هر زمان و هر جا با مرورگر IE وارد شویداز نرم افزار، شما می توانید تنظیمات را بر اساس نیاز خود تنظیم کنید، مانند فرکانس کار، پهنای باند، آدرس IP، توپولوژی پویا، فاصله زمان واقعی بین گره ها، تنظیم الگوریتم،نسبت زیر قاب بالا به پایین، دستورات AT و غیره
درخواست
FD-615VT مناسب است برای هر دو شهر و مناطق روستایی به عنوان یک سیستم سایت تلفن همراه و ثابت که در محیط های زمینی، هوایی و دریایی مورد استفاده قرار می گیرد.عملیات نفت و گاز از راه دور، زیرساخت های ارتباطی پشتیبان شهری، شبکه های مایکروویو خصوصی و غیره.
مشخصات
| عمومی | |||
| تکنولوژی | پایه MESH بر پایه استاندارد فناوری بی سیم TD-LTE | ||
| رمزگذاری | ZUC/SNOW3G/AES ((128/256) لایه 2 اختیاری | ||
| نرخ تاریخ | 30Mbps ((Uplink و Downlink) | ||
| محدوده | 5km-10km ((نزدیک زمین به زمین) ( بستگی به محیط واقعی دارد) | ||
| ظرفیت | 32 گره | ||
| MIMO | 2x2 MIMO | ||
| قدرت | 10 وات/20 وات | ||
| تاخیر (Latency) | انتقال یک هپ ≤30ms | ||
| تعدیل | QPSK، 16QAM، 64QAM | ||
| ضد جام | به طور خودکار پرش فرکانس بین باند | ||
| پهنای باند | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | ||
| مصرف برق | 30 وات | ||
| قدرت ورودی | DC28V | ||
| حساسیت | |||
| 2.4GHz | 20MHZ | -99دبلم | |
| 10MHZ | -103دبلم | ||
| 5MHZ | -104دبلم | ||
| 3MHZ | -106دبلم | ||
| 1.4GHz | 20MHZ | -100 ديسيبل | |
| 10MHZ | -103دبلم | ||
| 5MHZ | -104دبلم | ||
| 3MHZ | -106دبلم | ||
| 800MHZ | 20MHZ | -100 ديسيبل | |
| 10MHZ | -103دبلم | ||
| 5MHZ | -104دبلم | ||
| 3MHZ | -106دبلم | ||
| باند فرکانس | |||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | ||
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | ||
| 800Mhz | 806 تا 826 مگاهرتز | ||
| مکانیک | |||
| درجه حرارت | -20°C~+55°C | ||
| وزن | 8 کیلوگرم | ||
| ابعاد | 30×25×8 سانتی متر | ||
| مواد | آلومینیوم آنودیزه شده | ||
| نصب | نصب شده بر روی وسایل نقلیه | ||
| ثبات | MTBF≥10000hr | ||
| رابط ها | |||
| RF | 2 x N Type Connector1x SMA برای وای فای | ||
| اترنت | 1 x LAN | ||
| ورودی قدرت | 1 x ورودی DC | ||
| داده های TTL | 1 x پورت سریال | ||
| عیب یابی | 1 x USB | ||
ویدیو
ویدیو
|
|
