| نام تجاری: | IWAVE |
| شماره مدل: | FD-6700WG |
| مقدار تولیدی: | 2 واحد |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | L/C، D/P، T/T |

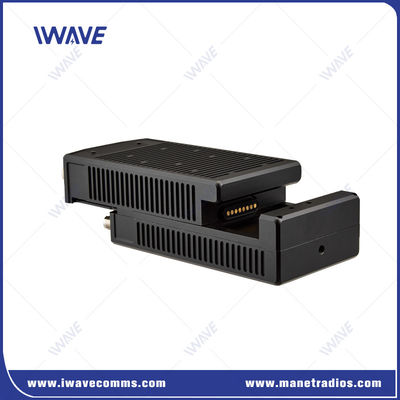

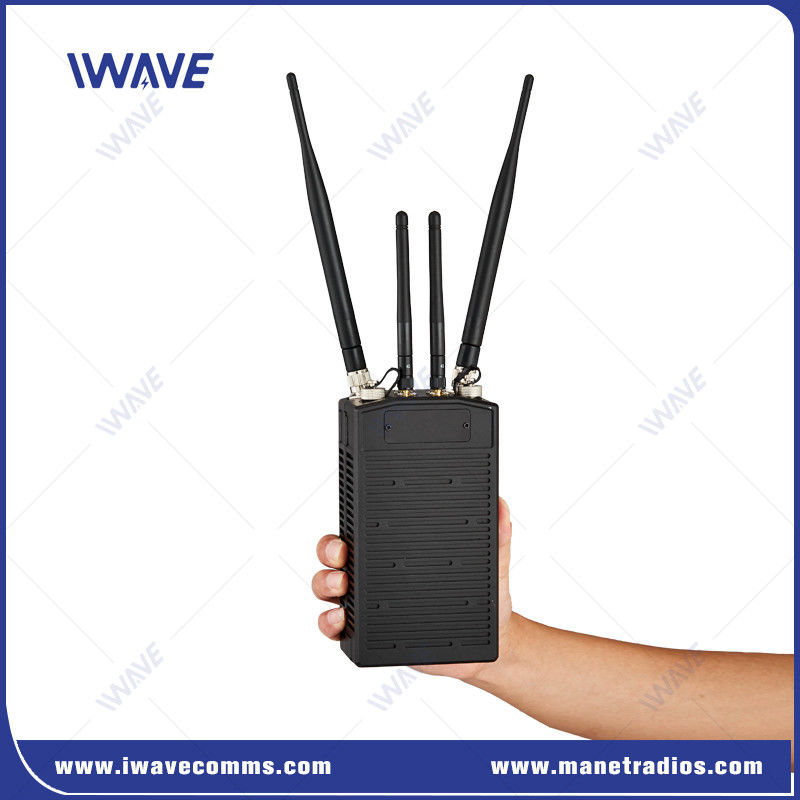

رادیو هوشمند IP Mesh برای انتقال ویدیو در NLOS
رادیو دستی تاکتیکی MIMO MESH FD-6700WG یک رادیو میش آسان برای حمل و استفاده با عملکرد 4G است.به طور خاص برای استفاده توسط پرسنل طراحی شده است تا افراد را به یک شبکه شبکه متصل کند.. نقطه گرم WiFi داخلی آن باعث می شود که به راحتی هر دستگاه اینترنت فعال را به یک شبکه میش متصل کنید.
FD-6700WG ساخته شده تا شبکه های قدرتمند و امن در هر جایی ایجاد کند که تمام منابع مهم داده های شما را در زمان واقعی متحد می کند و به شما امکان دسترسی به پیشرفته ترین،مقیاس پذیرترین شبکه ویژه موبایل (MANET).
It provides interoperable communications to peopel on the move with other IWAVE IP MESH products such as big power vehicle type IP MESH and 50km drone ip mesh node in Beyond the Line of Sight (BLOS) challenging mountain and jungles environment.
ویژگی های کلیدی
800Mhz/1.4Ghz/2.4Ghz قابل انتخاب بر روی نرم افزار بستگی به برنامه شما.
فاصله یک پرش تا 17 کیلومتر شبکه زنجیره ای می تواند به مسافت های طولانی تر برسد ((50KM).
آن را با یک باتری با ظرفیت بزرگ، با عمر طولانی باتری مجهز می کند و می تواند به طور مداوم برای 10 ساعت کار کند. ظرفیت باتری 5400mAh/55.5Wh است
با توجه به شرایط کانال، قدرت فرستنده و گیرنده را برای کاهش مصرف برق و تداخل شبکه به طور سازگار تنظیم کنید. این تکنولوژی پرش فرکانس خودکار را برای ضد تداخل به طور قابل توجهی مصرف برق سیستم و اندازه ماژول را کاهش می دهد.
توپولوژی را می توان بین توپولوژی های خطی، ستاره ای و میش یا توپولوژی های چندگانه همبستگی تغییر داد.
FD-6700WG می تواند به راحتی با IWAVE دیگر دستگاه های IP MESH مانند نوع خودرو با قدرت بالا، نوع هواپیمایی و UGV نصب IP MESH Radio به صورت یک شبکه ارتباطی بزرگ کار کند. |
|
نرم افزار مدیریت شبکه MESH
نرم افزار مدیریت شبکه MESH که توسط IWAVE توسعه یافته است یک مجموعه نرم افزاری مبتنی بر ویندوز است. این نرم افزار اجازه می دهد تا پیکربندی دستی و خودکار،مدیریت و ادغام تجهیزات انتقال IWAE IP MESH. با آن شما می توانید در زمان واقعی به دست آوردن توپولوژی، RSRP، SNR، فاصله، آدرس IP و سایر اطلاعات از تمام گره ها. نرم افزار مبتنی بر WebUi است و شما می توانید آن را در هر زمان در هر نقطه با مرورگر IE وارد شوید.از نرم افزار، شما می توانید تنظیمات را بر اساس نیاز خود تنظیم کنید، مانند فرکانس کار، پهنای باند، آدرس IP، توپولوژی پویا، فاصله زمان واقعی بین گره ها، تنظیم الگوریتم،نسبت زیر قاب بالا به پایین، دستورات AT و غیره
درخواست
بر اساس الگوریتم پیشرفته ما، FD-6700WG اتصال امن و بسیار قابل اعتماد برای طیف وسیعی از برنامه های کاربردی سخت فراهم می کند، از جمله انتقال ویدئویی در زمان واقعی برای نظارت موبایل،ارتباطات NLOS (غیر خط دید)، و فرماندهی و کنترل هواپیماهای بدون سرنشین و رباتیک.
از انواع فرم های کاربردی مانند manpack / vehicle mount پشتیبانی می کند.
از 32 گره پشتیبانی می کند، با حالت خوشه کار می کند و یک سیستم ارتباطی چند منظوره و همه آب و هوا را تشکیل می دهد.
مشخصات
| عمومی | مکانیک | ||
| بدون سیم | MESH ((بر اساس تکنولوژی دسترسی ترمینال TD-LTE) | درجه حرارت | -25 تا +75 درجه سانتیگراد |
| شبکه سازی | ميش | IPRATING | IP65 |
| تعدیل | QPSK/16QAM/64QAM | ابعاد | 175*90*60 میلی متر |
| رمزگذاری | ZUC/SNOW3G/AES ((128/256) لایه 2 اختیاری | وزن | 1.3 کیلوگرم |
| نرخ داده ها | 30Mbps | مواد | آلومینیوم آنودیزه سیاه |
| حساسیت | -103دبلم/10 مگاهرتز | نصب | الگوی دستی |
| پهنای باند | 1.4MHz/3MHz/5MHz/10MHz/20MHz ((قابل تنظیم) | فرکانس (برنامه قابل انتخاب) | |
| محدوده | 1km-3km ((LOS) /500meters ~ 1km ((NLOS) | 1.4Ghz | 1427.9-1467.9 مگاهرتز |
| گره | 32 | 800Mhz | 806 تا 826 مگاهرتز |
| MIMO | چندگانه سازی فضایی، کدگذاری فضا-زمان، TX/RX Eigen Beamforming | 2.4Ghz | 2401.5 تا 481.5 مگاهرتز |
| قدرت | 25dBm±2 | قدرت | |
| تاخیر در استفاده از رابط هوا | ≤200ms | ولتاژ | DC12V |
| تاخیر در استفاده از رابط هوا | ≤200ms | ولتاژ | DC12V |
| WLAN | WLAN 802.11 b/g/n/a | عمر باتری | 10 ساعت ((باتري خارجي) |
| ضد مداخله | پرش فرکانس در محدوده فرکانس کاری | رابط ها | |
| زمان شبکه سازی | <1 دقیقه | RF | 2 x TNC2 x SMS ((4G+WIFI مورچه) |
| زمان شروع | <30s | اترنت | 1x اترنت |
| 4G | 4G کامل نت کام | قدرت | ورودی DC |
| زمان شبکه سازی | <1دقيقه ((روابط پايدار) | ||
| حساسیت | ||
| 1.4GHz | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 800MHZ | 20MHZ | -100 ديسيبل |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
| 2.4Ghz | 20MHZ | -99دبلم |
| 10MHZ | -103دبلم | |
| 5MHZ | -104دبلم | |
| 3MHZ | -106دبلم | |
