| نام تجاری: | IWAVE |
| شماره مدل: | FDM-66MN |
| مقدار تولیدی: | دو تا |
| قیمت: | negotiable |
| زمان تحویل: | 5 تا 8 روز کار |
| شرایط پرداخت: | D/P،T/T،L/C |
اتصال داده های UGV / Drone بی سیم برای ارتباطات NLOS
مقدمه

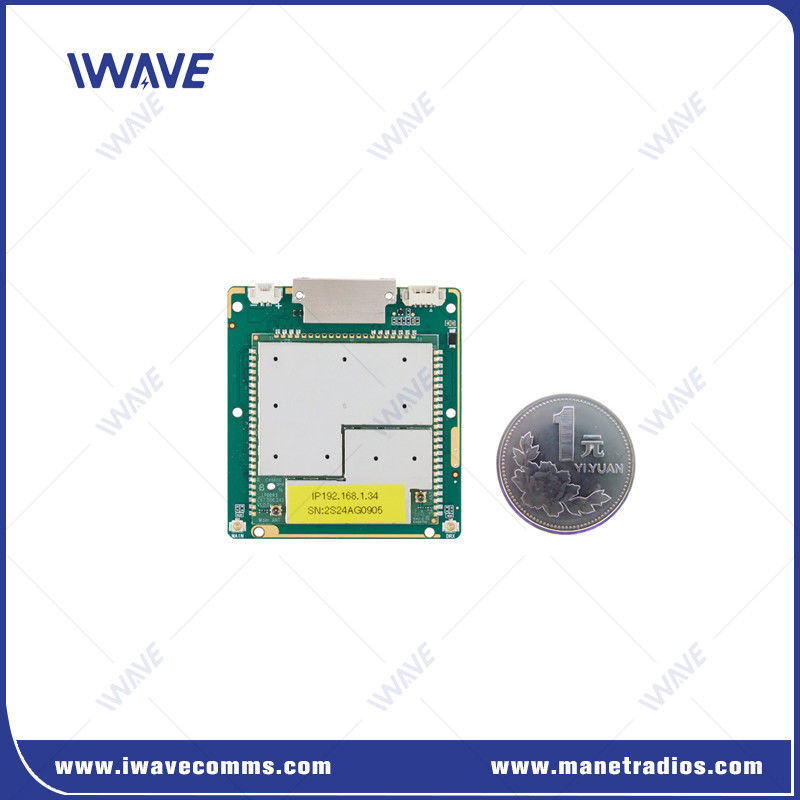

FDM-66MN پیشرفته ترین پیوند داده های دیجیتال پهن باند طراحی شده برای رباتیک موبایل و سیستم های بدون سرنشین است. این یک پیوند بی سیم امن در فرکانس سه گانه 800Mhz / 1.4Ghz / 2 فراهم می کند.نرم افزار مدیریت 4Ghz قابل انتخاب است.
FDM-66MN ارتباطات ویدئویی و تلمیتری بی سیم با برد طولانی و سرعت بالا بین یک یا چند واحد تلفن همراه و یک ایستگاه کنترل در محیط های خارج از شبکه و قطع شده را فراهم می کند.
ویژگی های کلیدی
نرخ اطلاعات بالا
●پیوندهای بالا و پایین 30Mbps
فاصله ی ارتباطی طولانی
● خط دید (NLOS) و محیط های تلفن همراه: 500 متر-3 کیلومتر
● خط دید از هوا به زمین: 10-15 کیلومتر
● فاصله ارتباط را با اضافه کردن تقویت کننده قدرت افزایش دهید
● پشتیبانی از تقویت کننده های رادیویی خارجی (تضمین برای دستی)
امنیت بالا
● استفاده از اشکال موج اختصاصی علاوه بر رمزگذاری AES 128
ادغام آسان
● با رابط ها و پروتکل های استاندارد
● پورت 3*ایترنت برای اتصال دستگاه های IP خارجی
● ماژول OEM برای ادغام آسان در سیستم عامل های مختلف و یک راه حل اتصال مستقل.
سند API ارائه شده
●FDM-66MN API را برای سازگاری با سیستم عامل ها و سیستم عامل های مختلف فراهم می کند
تاخیر کم
● تاخیر انتقال گره غلام - گره استاد <=30ms
حساسیت بی نظیر
● -103دبلم / 10 مگاهرتز
تعریف رابط
| J30JZ تعریف: | ||||||
| پین | نام | پین | نام | نام | پین |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | شماره VIN DC | 22 | کفش | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | شماره VIN DC | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
درخواست
ماژول ارتباط رادیویی کوچک، سبک وزن و تعریف شده توسط نرم افزار یک شریک ارتباطی قابل اعتماد برای برنامه های کاربردی بدون سرنشین برای مأموریت های بدون سرنشین BVLoS، UGV، روباتیک، UAS و USV است.,قابلیت های دوربرد FDM-66MN امکان انتقال همزمان دوگانه با کیفیت بالا از چندین منبع ویدئویی Full HD و داده های کنترل و تلمیتری را فراهم می کند. با تقویت کننده قدرت خارجی،مي تونه 50 کيلومتري ارتباطات طولاني داشته باشهحتی در محیط های پرجمعیت شهر بدون خط دید، می تواند فاصله ارتباطی 20 کیلومتری را تضمین کند.
مشخصات
| عمومی | ||
| تکنولوژی | پایه بی سیم بر پایه استاندارد فناوری بی سیم TD-LTE | |
| رمزگذاری | ZUC/SNOW3G/AES ((128/256) لایه 2 اختیاری | |
| نرخ داده | 30Mbps ((Uplink و Downlink) | |
| توزیع متوسط تطبیقی سرعت داده سیستم | ||
| پشتیبانی از کاربران برای تنظیم محدودیت سرعت | ||
| محدوده | 10 تا 15 کيلومتر ((از هوا به زمين) 500 متر-3 کیلومتر ((NLOS زمین به زمین) |
|
| ظرفیت | 16 گره | |
| پهنای باند | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| قدرت | 25dBm±2 (2w یا 10w در صورت درخواست) تمام گره ها به طور خودکار قدرت انتقال را تنظیم می کنند |
|
| تعدیل | QPSK، 16QAM، 64QAM | |
| ضد مزاحمت | به طور خودکار پرش فرکانس بین باند | |
| مصرف برق | متوسط: 4-4.5 وات حداکثر: 8 وات |
|
| قدرت ورودی | DC5V-32V | |
| حساسیت گیرنده | حساسیت ((BLER≤3٪) | ||||
| 2.4GHz | 20MHZ | -99دبلم | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHZ | -103دبلم | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | -104دبلم | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106دبلم | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20MHZ | -100 ديسيبل | 3MHz | -86dBm ((5Mbps) | |
| 10MHZ | -103دبلم | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | -104دبلم | 2MHz | -84دبيل ميتر (٢ مگابايت) | ||
| 3MHZ | -106دبلم | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800MHZ | 20MHZ | -100 ديسيبل | 10MHz | -97dBm ((5Mbps) | |
| 10MHZ | -103دبلم | 5MHz | -84دبيل ميتر (۱۰ مگابايت در ثانیه) | ||
| 5MHZ | -104دبلم | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106دبلم | 3MHz | -87دبلم ((5Mbps) | ||
| 3MHz | -98دبيل ميتر (٢ مگابايت) | ||||
| 2MHz | -84دبيل ميتر (٢ مگابايت) | ||||
| باند فرکانس | |||||||
| 1.4Ghz | 1427.9-1447.9 مگاهرتز | ||||||
| 800Mhz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5 تا 481.5 مگاهرتز | ||||||
| حالت ارتباط | پخش تک پخش چند پخش | ||||||
| حالت انتقال | کل دوپلیکس | ||||||
| حالت شبکه | مسیریابی پویا | به طور خودکار به روز رسانی مسیرها بر اساس شرایط اتصال در زمان واقعی | |||||
| کنترل شبکه | نظارت دولتی | وضعیت اتصال /rsrp/snr/distance/ ظرفیت اتصال بالا و پایین | |||||
| مدیریت سیستم | WATCHDOG: تمام استثنائات سطح سیستم را می توان شناسایی کرد، تنظیم مجدد خودکار | ||||||
| ارسال مجدد | L1 | تعیین اینکه آیا باید بر اساس داده های مختلف حمل شود. (AM/UM) | |||||
| L2 | ارسال مجدد HARQ | ||||||
| RF | 2 × IPX | |
| اترنت | 3x اترنت | |
| پورت سریال | 2x RS232 | |
| قدرت ورودی | 2* قدرت ورودی (متناوب) | |
| کنترل انتقال داده | |||||
| رابط فرمان | پیکربندی فرمان AT | پشتیبانی از پورت VCOM/UART و سایر پورت ها برای پیکربندی فرمان AT | |||
| مدیریت پیکربندی | پشتیبانی از پیکربندی از طریق WEBUI، API و نرم افزار | ||||
| حالت کار | حالت سرور TCP حالت مشتری TCP حالت UDP پخش چندگانه UDP MQTT مودبوس |
● هنگامی که به عنوان یک سرور TCP تنظیم می شود، سرور پورت سریال منتظر اتصال کامپیوتر است. ● هنگامی که به عنوان یک مشتری TCP تنظیم می شود، سرور پورت سریال به طور فعال یک اتصال به سرور شبکه مشخص شده توسط IP مقصد را آغاز می کند. ● سرور TCP، مشتری TCP، UDP، چندرسانه UDP، همزیستی سرور TCP / مشتری، MQTT |
|||
| نرخ بود | 1200، 2400، 4800، 7200، 9600، 14400، 19200، 28800، 38400، 57600، 76800، 115200، 230400، 460800 | ||||
| حالت انتقال | حالت عبور | ||||
| پروتکل | ETHERNET، IP، TCP، UDP، HTTP، ARP، ICMP، DHCP، DNS، MQTT، Modbus TCP، DLT/645 | ||||
| مکانیک | ||
| درجه حرارت | -40°C تا +80°C | |
| وزن | 26 گرم | |

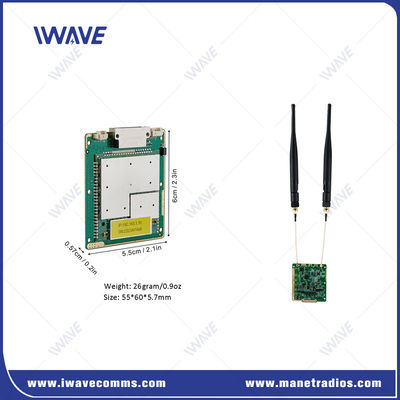

| ابعاد | ۶۰*۵۵*۵٫۷ میلی متر | |
| ثبات | MTBF≥10000hr | |
|
|
